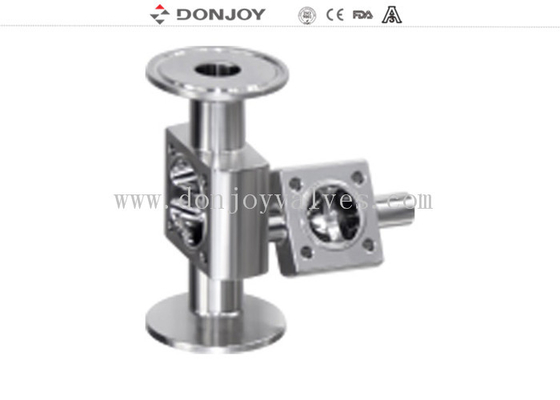

১/২ ইঞ্চি মাল্টি পোর্ট স্টেইনলেস স্টিল ডায়াফ্রাম ভালভ, ওয়েল্ডিং সংযোগ ৩ পোর্ট ভালভ
ডায়াফ্রাম ভালভের বিভিন্ন কনফিগারেশন
১. পজিশনার/প্রসেস কন্ট্রোলার সহ ডায়াফ্রাম ভালভ (আইএল-টপ)
২. কন্ট্রোল ইউনিট সহ ডায়াফ্রাম ভালভ (সি-টপ)
৩. ভালভ পজিশন রেগুলেটর
৪. প্লাস্টিক হ্যান্ডেল
৫. স্টেইনলেস স্টিল হ্যান্ডেল
৬. স্টেইনলেস স্টিল অ্যাকুয়েটর
৭. প্লাস্টিক অ্যাকুয়েটর
৮. বডি: কাস্টিং / ফোরজিং/ রাউন্ড স্টিল ভালভ বডি
স্পেসিফিকেশন
|
পণ্যের নাম:
|
১/২ ইঞ্চি মাল্টি-পোর্ট নিউম্যাটিক স্টেইনলেস স্টিল ডায়াফ্রাম
ওয়েল্ডিং সংযোগ সহ ভালভ
|
|
ভালভ বডি উপাদান:
|
ফোরজিং বডি ১.৪৪0৪/316L
|
|

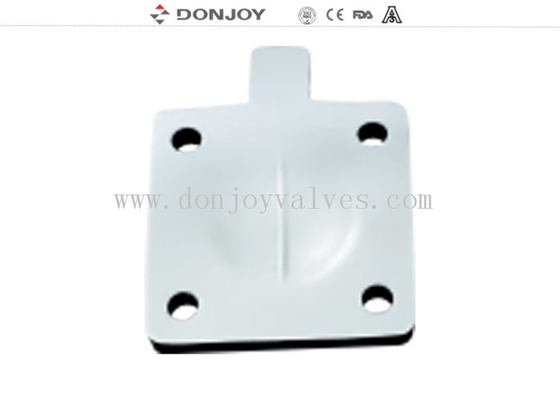

সিল উপাদান:
|
দুটি টুকরা PTFE+EPDM(স্ট্যান্ডার্ড)
EPDM/সিলিকন/FPM একক টুকরা, এক টুকরা আঠালো
PTFE+EPDM(ঐচ্ছিক)
|
|
সর্বোচ্চ কাজের চাপ:
|
৬ বার থেকে ৮ বার (ডায়াফ্রামের উপর নির্ভর করে)
|
|
সর্বোচ্চ কাজের তাপমাত্রা:
|
-১০ ডিগ্রি সেলসিয়াস থেকে ১৩০ ডিগ্রি সেলসিয়াস (ডায়াফ্রামের উপর নির্ভর করে)
|
|
উপলভ্য আকার:
|
১/২"-২" DN25-DN50
|
|
উপলভ্য সংযোগ:
|
ক্ল্যাম্প/ওয়েল্ডিং/বিশেষ সংযোগ
|
|
উপলভ্য স্ট্যান্ডার্ড:
|
3A/BPE/DIN/ISO/IDF
|
|
পরিচালিত:
|
নিউম্যাটিক অ্যাকচুয়েটর (স্টেইনলেস স্টিল এবং প্লাস্টিক)
|
|
উপলভ্য কাঠামো:
|
৫ পোর্ট এবং ৩ কন্ট্রোল ভালভ (M-53A)
৬ পোর্ট এবং ৪ কন্ট্রোল ভালভ (M-64A)
|
|
নিয়ন্ত্রণ:
|
স্মার্ট ভালভ পজিশনার / সি-টপ কন্ট্রোল / পজিশন সেন্সর
|
|
সনদ:
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600
|
|
প্রয়োগের সুযোগ:
|
দুগ্ধ, খাদ্য, পানীয়, ফার্মেসি, প্রসাধনী, ইত্যাদি
|
|
সংমিশ্রণ:
|
৩ কন্ট্রোল ভালভ, ৫ পোর্ট
|
অ্যাপ্লিকেশন
ডায়াফ্রাম ভালভ, ম্যানুয়ালি বা নিউম্যাটিক্যালি পরিচালিত, ফার্মাসিউটিক্যাল শিল্পে স্বাস্থ্যবিধি এবং অ্যাসেপটিক প্রক্রিয়াকরণের জন্য বিশেষভাবে ডিজাইন করা হয়েছে।
ভালভটি প্রবাহ নিয়ন্ত্রণের পাশাপাশি খোলা/বন্ধ নিয়ন্ত্রণের জন্য চমৎকার।
ডায়াফ্রাম ভালভগুলি অন্যান্য ভালভের তুলনায় প্রবাহের ক্ষেত্রে ভাল। এটি পরিষ্কার করা সহজ এবং কণা সহ পদার্থ প্রক্রিয়াকরণের জন্য ভাল। প্রবাহ নিয়ন্ত্রণের সময় বায়ু পকেটের ঘটনা বিরল।
ভালভ বডি
ফোরজিং বডিএকটি স্টেইনলেস স্টিল ইনগট-এর মাধ্যমে ফাঁকা, ফোরজিং প্রক্রিয়ায়, উচ্চ তাপমাত্রা ফোরজিং-এর সাথে, এক্সট্রুশন ফাঁকা আকৃতির পরিবর্তন, ফোরজিং-এর পরে বডির ঘনত্ব বেশি, কাঠামো আরও অভিন্ন, কোন বালি ছিদ্র এবং অন্যান্য অমেধ্য নেই। তারপর প্রক্রিয়াকরণ কেন্দ্রের মাধ্যমে উচ্চ নির্ভুলতা মেশিনিং করা হয়।
কাস্টিং বডিছাঁচ মোম মডেল দ্বারা তৈরি, সিরামিকের মধ্যে মোম মডেল অনুপ্রবেশ, পুরো বডি মোম মডেল পৃষ্ঠ একটি শক্তিশালী সিরামিকের স্তর তৈরি করতে দেয়। মোম গলানো, তারপর স্টেইনলেস স্টিলের দ্রবণে গলানো, শীতল হওয়ার পরে সিরামিকের চেহারাটি সরিয়ে ফেলুন, ফাঁকা বডি তৈরি করা হয়। কাস্টিং আকার খুব সঠিক, বাইরের চেহারা মসৃণ, পরিষ্কার এবং পরিপাটি।
কাঠামো বৈশিষ্ট্য
নতুন ডায়াফ্রাম ডিজাইন।
রক্ষণাবেক্ষণ সহজ, নিরাপদ এবং পরিচালনা করা সহজ।
স্ব-খালি ফাংশন।
চমৎকার KV মান ছিল।
CIP/SIP নির্বীজন এবং পরিষ্কার করা।

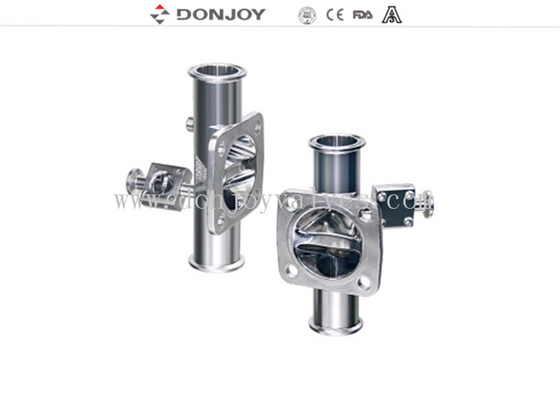

M-53A টাইপ মাল্টিপোর্ট ডায়াফ্রাম ভালভ
তিনটি কন্ট্রোল ভালভ, ৫ পোর্ট
একটি জল বিন্দু আসন
দুটি সমন্বিত ক্লোজ-লুপ স্যাম্পলিং ভালভ সিট
S1 আপ ইনস্টলেশন পরামর্শ দিন
M-64A টাইপ মাল্টিপোর্ট ডায়াফ্রাম ভালভ
চারটি কন্ট্রোল ভালভ, ৬ পোর্ট
জীবাণুমুক্ত ভালভ ব্লক এবং পোর্ট স্টেইনলেস স্টিল ব্লক দিয়ে তৈরি,
একাধিক সমন্বিত অ্যাপ্লিকেশন সহ মাল্টি-ফাংশন ব্লক, ব্যবহারের বিন্দু WFI, স্যাম্পলিং,
কনডেনসেট ড্রেন, বৃহত্তর পাত্রে ভর্তি, নিষ্কাশন, SI-এর জন্য জীবাণুমুক্ত বাষ্প সরবরাহ
পণ্য নকশা
