৪ ইঞ্চি এসএস 316L ম্যানুয়াল মাল্টি পোর্ট স্যানিটারি ডায়াফ্রাম ভালভ ইউ - বি টি টাইপ
থ্রি ওয়ে ভালভ + স্যাম্পলিং ভালভ, ডেড অ্যাঙ্গেল অপটিমাইজ করার জন্য ডিজাইন করা হয়েছে, তবে বড় পাইপের জন্য ছোট শাখা পাইপের বিশেষ প্রয়োজন রয়েছে, আদর্শ সরল পাইপ ≥DN50, রপ্তানি শাখা এবং সিট 1/2"-3/4"
বর্ণনা
ডায়াফ্রাম ভালভ, ম্যানুয়ালি বা নিউম্যাটিক্যালি পরিচালিত, ফার্মাসিউটিক্যাল শিল্পে স্বাস্থ্যবিধি এবং অ্যাসেপটিক প্রক্রিয়াকরণের জন্য বিশেষভাবে ডিজাইন করা হয়েছে।
ভালভটি প্রবাহ নিয়ন্ত্রণের পাশাপাশি খোলা/বন্ধ নিয়ন্ত্রণের জন্য চমৎকার।
অন্যান্য ভালভের তুলনায় ডায়াফ্রাম ভালভগুলি প্রবাহের ক্ষেত্রে আরও ভাল। এটি পরিষ্কার করা সহজ এবং কণাযুক্ত পদার্থ প্রক্রিয়াকরণের জন্য আরও ভাল। বায়ু পকেটের ঘটনা
প্রবাহ নিয়ন্ত্রণের সময় বিরল।
স্পেসিফিকেশন
|
পণ্যের নাম:
|
ম্যানুয়াল মাল্টি পোর্ট স্যানিটারি ডায়াফ্রাম ভালভ ইউ - বি টি টাইপ
|
|
ভালভ বডি উপাদান:
|
এসএস316L
|
|
সিল উপাদান:
|
একক সিলিকন গ্যাসকেট/ আঠালো PTFE+EPDM/ দুটি টুকরা
PTFE+EPDM
|
|
সর্বোচ্চ কাজের চাপ:
|
6 থেকে 10 বার (ডায়াফ্রামের উপর নির্ভর করে)
|
|
সর্বোচ্চ কাজের তাপমাত্রা:
|
-30 ডিগ্রি সেলসিয়াস থেকে 130 ডিগ্রি সেলসিয়াস (ডায়াফ্রামের উপর নির্ভর করে)
|
|
উপলভ্য আকার:
|
1''-4'', DN25-DN100
|
|
উপলভ্য সংযোগ:
|
ক্ল্যাম্প / ওয়েল্ডিং / থ্রেড / বিশেষ সংযোগ
|
|
উপলভ্য স্ট্যান্ডার্ড:
|
3A / BPE / DIN / ISO / IDF
|
|
পরিচালিত:
|
ম্যানুয়াল, নিউম্যাটিক
|
|
উপলভ্য কাঠামো:
|
সোজা, টি, ইউ-টাইপ, ট্যাঙ্ক বটম
|
|
নিয়ন্ত্রণ:
|
স্মার্ট ভালভ পজিশনার / সি-টপ কন্ট্রোল / পজিশন সেন্সর
|
|
সনদপত্র:
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600
|
|
অ্যাপ্লিকেশন সুযোগ:
|
দুগ্ধ, খাদ্য, পানীয়, ফার্মেসি, প্রসাধনী, ইত্যাদি
|
|
ভালভের দিক:
|
উপরের দিকে
|
|
পোর্টের সংখ্যা:
|
মাল্টি-পোর্ট দিক
|
ভালভ বডি:
ফোরজিং বডি ফাঁকা একটি স্টেইনলেস স্টীল ইনগট এর মাধ্যমে, ফোরজিং প্রক্রিয়াকরণে, উচ্চ তাপমাত্রার ফোরজিং প্রদানের সাথে, এক্সট্রুশন ব্ল্যাঙ্ক আকৃতির পরিবর্তনের মাধ্যমে, ফোরজিংয়ের পরে বডির ঘনত্ব বেশি, কাঠামো আরও অভিন্ন, কোন বালি ছিদ্র এবং অন্যান্য অমেধ্য নেই। তারপর প্রক্রিয়াকরণ কেন্দ্রের মাধ্যমে উচ্চ নির্ভুলতা মেশিনিং করুন।
কাস্টিং বডি ছাঁচ মোম মডেল দ্বারা তৈরি করা হয়, সিরামিকের মধ্যে মোম মডেল অনুপ্রবেশ, পুরো বডি মোম মডেল পৃষ্ঠ একটি শক্তিশালী সিরামিক স্তর গঠন করতে দেয়। মোম মডেল গলান, তারপর স্টেইনলেস স্টীল দ্রবণে গলিত করুন, শীতল হওয়ার পরে সিরামিকের চেহারাটি নক করুন, ফাঁকা বডি তৈরি করা হয়। কাস্টিং আকার খুব সঠিক, বাইরের চেহারা মসৃণ, পরিষ্কার এবং পরিপাটি।
নিউম্যাটিক অপারেশন
1. পজিশনার/প্রসেস কন্ট্রোলার (IL-TOP) সহ ডায়াফ্রাম ভালভ
2. কন্ট্রোল ইউনিট (সি-টপ) সহ ডায়াফ্রাম ভালভ
3. ভালভ পজিশন রেগুলেটর
4. পজিশন সেন্সর মডিউল
5. স্টেইনলেস স্টীল অ্যাকচুয়েটর
6. প্লাস্টিক অ্যাকচুয়েটর
বৈদ্যুতিক অপারেশন
7. বৈদ্যুতিক ডায়াফ্রাম ভালভ
ম্যানুয়াল অপারেশন
8. প্লাস্টিক হ্যান্ডেল
9. স্টেইনলেস স্টীল হ্যান্ডেল
ভালভ বডি উপাদান
10. বডি: কাস্টিং / ফোরজিং
ডায়াফ্রাম :
একক সিল : EPDM এর জন্য তাপমাত্রা প্রায় -10 থেকে 120 ডিগ্রি, এবং এটি ভ্যাকুয়াম পরিবেশে ব্যবহারের জন্য উপযুক্ত
EPDM+PTFE (আঠালো) : তাপমাত্রা একক সিলের মতোই, তবে উচ্চ রাসায়নিক প্রতিরোধের, উচ্চ স্থিতিশীলতা, ভাল নমনীয়তা, দীর্ঘ জীবন, উচ্চ সিলিং, কোন ঠান্ডা অবক্ষয় সহ PTFE ডায়াফ্রামের জন্য। এটি বাষ্প নির্বীজন সিস্টেমের জন্যও ব্যবহার করা যেতে পারে।
EPDM+PTFE(আলাদা), সর্বোচ্চ তাপমাত্রা 150 ডিগ্রি সহ্য করতে পারে এবং খারাপ পরিস্থিতিতে কাজ করতে পারে
এবং আপনি যখন উদ্ধৃতি চেয়েছিলেন এবং অনুরোধটি চিহ্নিত করেননি, তখন আমরা EPDM+PTFE(আঠালো) প্রদান করব
চিকিৎসা সম্পর্কে : যদি যান্ত্রিকভাবে পালিশ করা হয়: Ra প্রায় 0.3 um, যদি বৈদ্যুতিকভাবে পালিশ করা হয়: Ra প্রায় 0.25um। এছাড়াও গ্রাহকের অনুরোধ অনুযায়ী
পণ্যের অঙ্কন

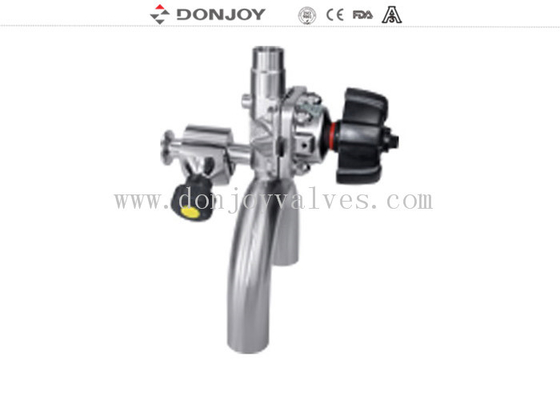

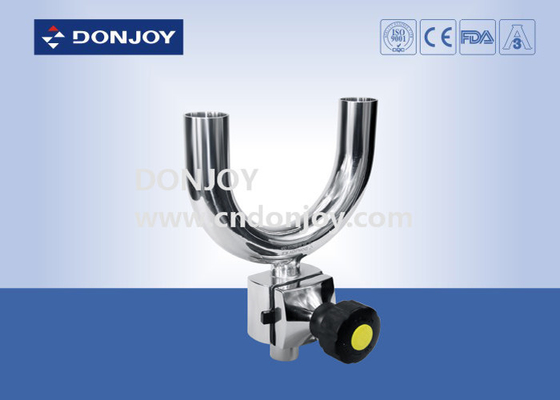

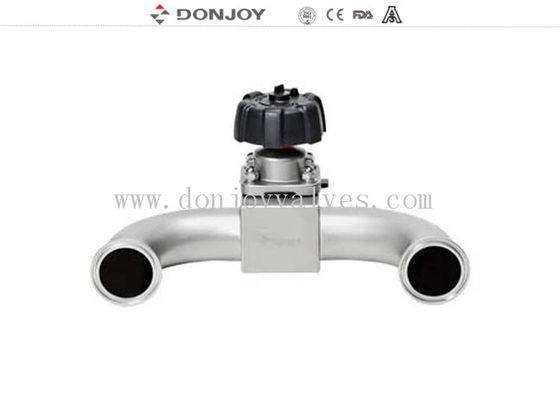

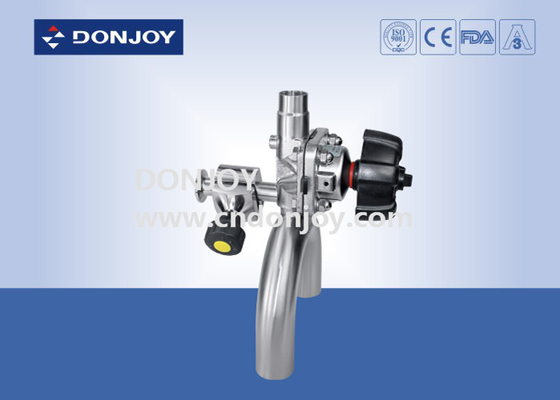

পণ্য প্রদর্শন
