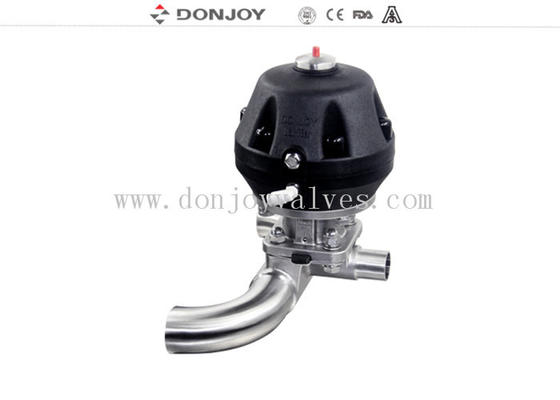

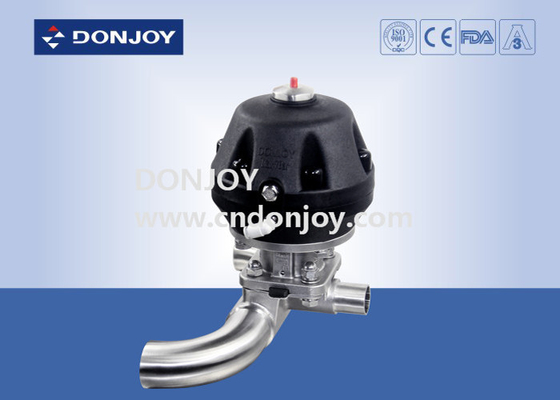

প্লাস্টিকের Pneumatic U টাইপ ASME BPE অনুযায়ী তিন উপায় ডায়াফ্রাগম ভালভ

প্লাস্টিকের বায়ুসংক্রান্ত ইউ টাইপ থ্রি ওয়ে ডায়াফ্রাম ভালভ অনুযায়ী ASME BPE

স্পেসিফিকেশন


বর্ণনা
ডায়াফ্রাম ভালভের বিভিন্ন কনফিগারেশন

বায়ুসংক্রান্ত অপারেশন
1। পজিশনার/প্রসেস কন্ট্রোলার সহ ডিডিএফ্র্যাগম ভালভ (আইএল-টপ)

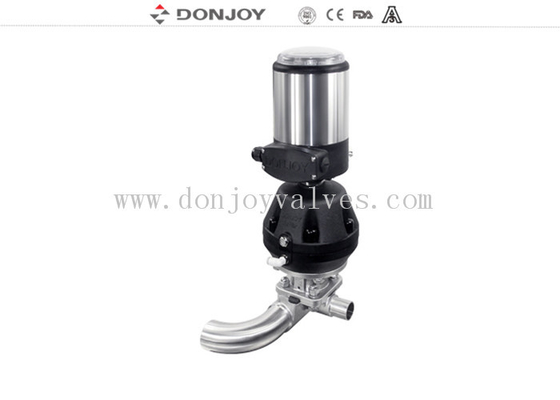

2। কন্ট্রোল ইউনিট (সি-টপ) মিমি সি শীর্ষ সহ ডায়াফ্রাম ভালভ
3। ভালভ অবস্থান নিয়ন্ত্রক
4 .. অবস্থান সেন্সর মডিউল
5 .. স্টেইনলেস স্টিল অ্যাকুয়েটর
6। প্লাস্টিক অ্যাকুয়েটর

বৈদ্যুতিক অপারেশন
7। বৈদ্যুতিক ডায়াফ্রাম ভালভ

ম্যানুয়াল অপারেশন
8। প্লাস্টিকের হ্যান্ডেল`
9। স্টেইনলেস স্টিলের হ্যান্ডেল

ভালভ শরীরের উপাদান
10। দেহ: কাস্টিং / ফোরজিং

অ্যাপ্লিকেশন:
ডায়াফ্রাম ভালভ, ম্যানুয়ালি বা বায়ুসংক্রান্তভাবে পরিচালিত, বিশেষত ফার্মাসিউটিক্যাল শিল্পগুলিতে স্বাস্থ্যবিধি এবং অ্যাসেপটিক প্রক্রিয়াগুলিতে ব্যবহারের জন্য ডিজাইন করা হয়েছে।
ভালভ প্রবাহ নিয়ন্ত্রণের পাশাপাশি ওপেন/ক্লোজ কন্ট্রোলের জন্য দুর্দান্ত।
অন্যান্য ভালভের সাথে তুলনা করে প্রবাহের বৈশিষ্ট্যটিতে ডায়াফ্রাম ভালভগুলি আরও ভাল। এটি পরিষ্কার করা এবং কণাগুলির সাথে পদার্থটি প্রক্রিয়া করা আরও ভাল। প্রবাহ নিয়ন্ত্রণের প্রয়োগের সময় বায়ু পকেটের ঘটনা বিরল।

ভালভ বডি:
ফোরজিং শরীরফাঁকা স্টেইনলেস স্টিল ইনগোটের এক টুকরো দিয়ে, ফোরজিং প্রক্রিয়াতে, উচ্চ তাপমাত্রা ফোরজিং সরবরাহের সাথে, এক্সট্রুশন ফাঁকা আকার পরিবর্তনের মাধ্যমে, শরীরের ঘনত্বের পরে ফোরজিংয়ের মাধ্যমে কাঠামোটি আরও অভিন্ন, কোনও বালির গর্ত এবং অন্যান্য অমেধ্য নয়। তারপরে প্রসেসিং সেন্টারের মাধ্যমে উচ্চ নির্ভুলতা মাচিং বহন করে।

কাস্টিং বডিপুরো শরীরের মোমের ছাঁচের পৃষ্ঠটি শক্তিশালী সিরামিকের একটি স্তর গঠনের জন্য ছাঁচ প্যারাফিন মোম মডেল, সিরামিকের প্যারাফিন মোম মডেল ইনফিট্রেশন দ্বারা তৈরি করা হয়। গলে মোমের ছাঁচ, তারপরে স্টেইনলেস স্টিলের দ্রবণ গলে যাওয়ার মধ্যে, শীতল করার পরে সিরামিকের চেহারা ছিটকে যাওয়ার পরে, ফাঁকা শরীর তৈরি করা হয় ইউও। কাস্টিং আকারটি খুব নির্ভুল, বাহ্যিক চেহারাটি একটি মসৃণ, পরিষ্কার এবং পরিপাটি।

অপারেটিং নীতি

1। ডায়াফ্রামটি শরীরের সীল পাশাপাশি সিট সিল সরবরাহ করে। বাইরের পরিবেশের কোনও পথ নেই, সুতরাং এটি অ্যাসেপটিক প্রক্রিয়াগুলির জন্য উপযুক্ত

2। ভালভটি বন্ধ হয়ে গেলে একটি চাপ প্যাড যা ডায়াফ্রামকে সমর্থন করে যা শরীরের সিলিং মুখের দিকে এগিয়ে যায় en যখন চাপ প্লেটটি ডায়াফ্রাম ফ্লেক্সগুলি সরিয়ে দেয় এবং শরীরের কেন্দ্রস্থলে সিটের অঞ্চলে বাধ্য হয় এইভাবে শরীরের মধ্য দিয়ে প্রবাহের পথটি বন্ধ করে দেয়।

3। চাপ প্লেটের সাথে শরীরের আন্তঃ সম্পর্ক ডায়াফ্রামের সংকোচনের চেয়ে বাধা দেয়

4। ভালভটি ম্যানুয়াল অপারেশন এবং সোলেনয়েড ভালভের বায়ুসংক্রান্ত অপারেশন নিয়ন্ত্রণ শীর্ষগুলি হতে পারে

ডায়াফ্রাম ভালভের সিটিফিকেট

1. সমস্ত সিন্থেটিক রজন এবং অ্যাডিটিভ এফডিএ শংসাপত্র মেনে চলে।

২.মেটেরিয়াল রাসায়নিক রচনা, শারীরিক বৈশিষ্ট্য এবং উত্পাদন প্রক্রিয়া নথিভুক্ত করা হয়।

3.3-একটি ধারাবাহিকতা প্রমাণীকরণ

4.সি-পিইডি/97/23/ইসি

5.en 10204-3.1

ভালভের ডায়াফ্রাম

1। ইপিডিএম+পিটিএফই (আঠালো)ডায়াফ্রাম ট্যাবলেটে উচ্চ রাসায়নিক প্রতিরোধের, উচ্চ স্থায়িত্ব, ভাল নমনীয়তা, দীর্ঘ জীবন, উচ্চ সিলিং, কোনও কোড অবক্ষয় নেই এবং তাপমাত্রার ওঠানামা দ্বারা প্রভাবিত হয় না, এটি তাপীয় চক্র, ঠান্ডা চক্র বা বাষ্প জীবাণুনাশক সিস্টেম কিনা।

সেপসিফিকেশন: 1-3 ", ডিএন 20-ডিএন 80

তাপমাত্রা: -20 থেকে 120 ডিগ্রি

2। ইপিডিএম+পিটিএফই (পৃথক) এটি ডায়াফ্রাম সহনশীলতা হ্রাস করতে পারে এবং ডায়াফ্রামের পরিষেবা জীবনকে বাড়িয়ে তুলতে পারে

সেপসিফিকেশন: 1-4 ", ডিএন 20-ডিএন 100

তাপমাত্রা: -20 থেকে 150 ডিগ্রি

3 একক সিল (ইপিডিএম/সিলিকন/এফপিএম), রাবার ডায়াফ্রাম এম্বেড করা ভ্যালক্যানাইজড ফাইবার স্তরটির একটি স্তর এম্বেড করা তার যান্ত্রিক বৈশিষ্ট্যগুলি বাড়ায়, তারপরে চাপ এবং তাপমাত্রায় ডায়াফ্রামটি উচ্চতর সিল স্থায়িত্ব, স্টেইনলেস স্টিল বোল্টে ফাইবার শক্ত করে তোলে, যেমন আরও ভাল রাব এবং ধাতব বন্ডকে নিশ্চিত করার জন্য। সুতরাং এটি ভ্যাকুয়াম পরিবেশে ব্যবহারের জন্য উপযুক্ত।

সেপসিফিকেশন: 1-4 ", ডিএন 20-ডিএন 100

তাপমাত্রা: -10 থেকে 120 ডিগ্রি

4। মিনি টাইপ ডায়াফ্রাম গ্যাসকেট (ইপিডিএম, সিলিকন, এফপিএম, ইপিডিএম+পিটিএফই)

সেপসিফিকেশন: 1/4 "-3/4", ডিএন 6-ডিএন 15

তাপমাত্রা: -20 থেকে 150 ডিগ্রি

পৃষ্ঠের চিকিত্সা:

1. যান্ত্রিক পালিশের জন্য: অভ্যন্তরীণ আরএ ＜ 0.5μm, বাইরে: 1-4 থেকে "স্যান্ডব্লাস্টিং, 1 এর নীচে" আয়না পলিশ সহ

যদি আরও তথ্য প্রয়োজন হয় তবে দয়া করে সরাসরি আমাদের সাথে যোগাযোগ করুন।
