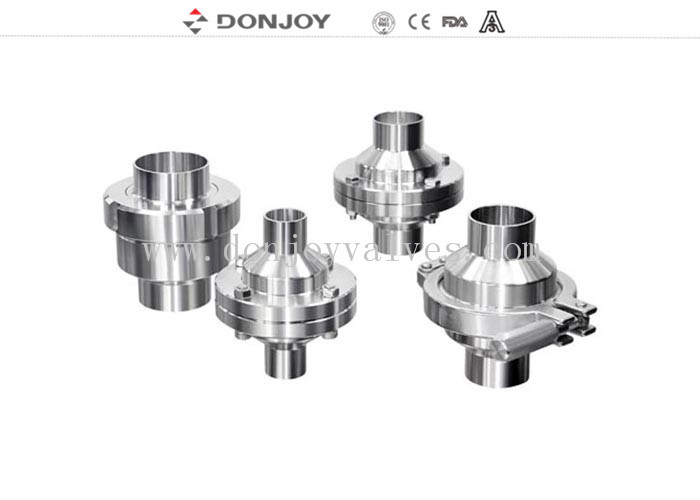

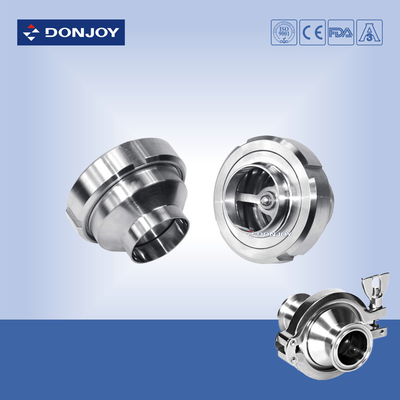

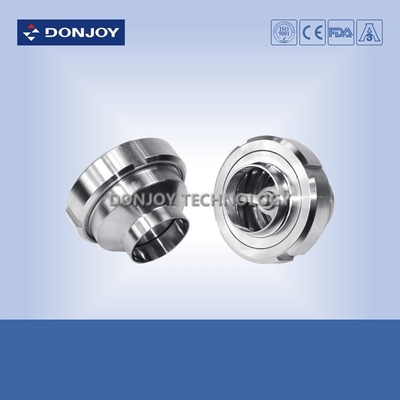

পেশাদার 3 ইঞ্চি হাইড্রোলিক চেক ভালভ FPM গ্যাসকেট সঙ্গে ব্যাকফ্লো প্রতিরোধ
হাইড্রোলিক চেক ভালভের বিকল্প
1সংযোগঃ ওয়েল্ড, থ্রেড
2এনবিআর, এফপিএম, পিটিইএফ সবই এফডিএ-১৭৭-এর মত।2600
3. স্ট্যান্ডার্ডঃ DIN,SMS, RJT, IDF, ISO, 3A
স্পেসিফিকেশন
| পণ্যের নামঃ |
3",SS316L স্যানিটারি চেক ভালভ, থ্রেড চেক ভালভ ব্যাকফ্লো প্রতিরোধ |
| ভ্যালভের উপাদানঃ |
SS304 অথবা SS316L |
| সিল উপাদানঃ |
ইপিডিএম |
| সর্বোচ্চ কাজ চাপঃ |
১০ বার |
| খোলার চাপঃ |
0.1-0.3 বার |
| কাজ করার তাপমাত্রা: |
১২০ ডিগ্রি সেলসিয়াস |
| উপলব্ধ আকারঃ |
1/2 "-4", DN10-D100 |
| উপলব্ধ সংযোগঃ |
থ্রেড, ওয়েল্ড |
| স্ট্যান্ডার্ড পাওয়া যায়ঃ |
ডিআইএন,এসএমএস,৩এ |
| সার্টিফিকেটঃ |
এফডিএ, সিই |
অ্যাপ্লিকেশনঃ
1চেক ভালভ হল এমন একটি ভালভ যা তরলকে ফিরে প্রবাহিত হতে বাধা দেয় এবং কেবলমাত্র এক দিক দিয়ে প্রবাহিত হয় তা নিশ্চিত করে।
2. এটি পাইপ-হ্যামারিং এড়াতে ফিরে থেকে প্রবাহ কম প্রতিরোধ করতে ব্যবহার করা যেতে পারে
3এটি খাদ্য প্রক্রিয়াকরণ, পানীয়, ওয়াইন, তেল, প্রসাধনী, ফার্মাসিউটিক্যাল এবং রাসায়নিক শিল্পে ব্যবহৃত হয়।
অঙ্কন
অপারেটিং নীতি
যখন তরলের চাপ স্প্রিংয়ের চাপের চেয়ে বেশি হয় তখন ভালভটি খোলা হয়। যখন দুটি চাপ সমান হয়, ভালভটি বন্ধ হয়। একটি শক্তিশালী কাউন্টার চাপও ভালভটি বন্ধ করে দেয়।
স্যানিটারি ভালভ কিসের জন্য ব্যবহৃত হয়?
স্যানিটারি ভালভ হল দুই-পোর্ট ভালভ যার দেহে দুটি পৃথক খোল রয়েছে। তরল একটি খোলায় প্রবেশ করে এবং অন্যটি থেকে বেরিয়ে আসে।এই ভালভগুলি এমন অ্যাপ্লিকেশনগুলিতে সহায়তা করে যেখানে তরলগুলির শুধুমাত্র এক দিক দিয়ে প্রবাহিত হওয়ার প্রয়োজন হয়.
স্যানিটারি ভালভ দুই ধরনেরঃ অনুভূমিক এবং উল্লম্ব।
অনুভূমিক ভালভগুলি অনুভূমিক লাইনগুলির জন্য উপযুক্ত যা স্ব-নিকাশী ভালভগুলির প্রয়োজন
উল্লম্ব ভালভ উল্লম্ব বা অনুভূমিক উভয় ইনস্টলেশনে ব্যবহার করা যেতে পারে; অনুভূমিক অ্যাপ্লিকেশনে,উল্লম্ব ভালভ সাহায্য করে যখন স্ব-নিকাশী ভালভ পাম্প প্রাইম এবং তাপমাত্রা ধারাবাহিকতা বজায় রাখতে পারে না
অনুভূমিক স্প্রিং-চেক ভালভের ক্ষেত্রে, পণ্যের প্রবাহটি ভালভের একটি ডিস্ককে আসন থেকে দূরে ঠেলে দেয়। যখন সামনের প্রবাহের চাপ সরানো হয়,ইলেক্ট্রোপোলিশ স্প্রিং তার মূল অবস্থানে ডিস্ক ফিরে এবং এটি বন্ধ রাখা আসন বিরুদ্ধে এটি রাখা হবে. ব্যাকফ্লো চাপ ডিস্ককে বন্ধ অবস্থানে বাধ্য করবে।
চেক ভালভগুলি এমন পরিস্থিতিতে সহায়তা করে যেখানে প্রক্রিয়া পাইপলাইনগুলি খালি করার প্রয়োজন হয়। এটি বিভিন্ন কারণে ঘটতে পারে, বিশেষত পণ্য পুনরুদ্ধার বা নিষ্কাশন জড়িত।কিছু অ্যাপ্লিকেশনের জন্য পাইপলাইনে বা ট্যাংকগুলিতে পণ্যগুলির উপর বায়ু উত্তেজনা প্রয়োজন হতে পারে।চেক ভ্যালভ এটা করতে পারে।
স্যানিটারি চেক ভালভ ইনস্টল করার সময় যে বিষয়গুলো মনে রাখা উচিত
বল চেক ভালভ
একটি উল্লম্ব সেটিংয়ে, পণ্যটি নীচে থেকে উপরে প্রবাহিত হতে হবে যাতে মহাকর্ষ বলটিকে ভিতরে এবং বাইরে ঠেলে দিতে পারে।একটি অনুভূমিক বিন্যাসে, ভালভের বাঁকা অংশটি নল থেকে 90 ডিগ্রিতে উল্লম্ব হওয়া দরকার। এটি নিশ্চিত করে যে ভালভটি অবাধে ড্রেন করছে এবং বলটি সঠিকভাবে বসে আছে।
ডিস্ক চেক ভালভ
ডিস্ক চেক ভালভগুলি উল্লম্ব সেটিংসে ফ্রি-ড্রেনিং হয় না। অতএব, তাদের ফ্রি-ড্রেনিং করার জন্য, তাদের অনুভূমিক অবস্থানে থাকতে হবে।
সার্টিফিকেট
ডনজয় 3A, সিই, এফডিএ ইত্যাদি দ্বারা প্রত্যয়িত পণ্য উত্পাদন করে, জিএমপি, ইএইচইডিজি মান অনুযায়ী। উত্পাদন কঠোরভাবে আইএসও9001-2008 পরিচালনা ব্যবস্থা প্রয়োগ করে।
