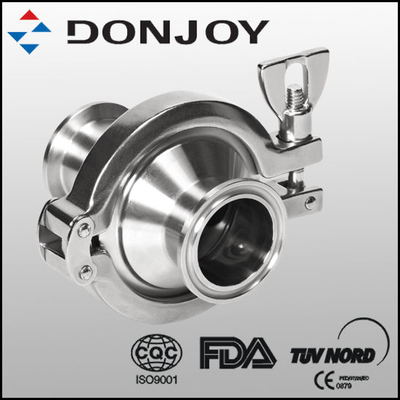

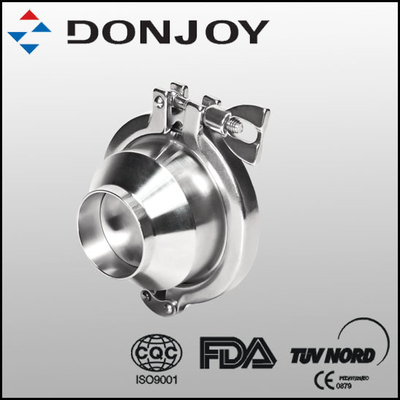

পাইপ হ্যামারিং এড়াতে SS304 উচ্চ পারফরম্যান্স জলবাহী চেক ভালভ
সংক্ষিপ্ত বিবরণ:
জলবাহী চেক ভালভ
প্রকার: ক্ল্যাম্পড, থ্রেড, ওয়েল্ড করা
আকার: গ্রাহকের অনুরোধ
স্পেসিফিকেশন
| পণ্যের নাম: |
SS304 ক্ল্যাম্পড চেক ভালভ, থ্রেড টাইপ সহ নন-রিটেনশন ভালভ, পাইপ হ্যামারিং এড়িয়ে চলুন |
| ভালভ বডি উপাদান: |
SS304 বা SS316L |
| সিল উপাদান: |
EPDM |
| সর্বোচ্চ কাজের চাপ: |
10 বার |
| খোলা চাপ: |
0.1-0.3 বার |
| সর্বোচ্চ কাজের তাপমাত্রা: |
120 ডিগ্রি সেলসিয়াস |
| উপলভ্য আকার: |
1"-4", DN10-DN100 |
| উপলভ্য সংযোগ: |
থ্রেড, ওয়েল্ড, ক্ল্যাম্প |
| উপলভ্য স্ট্যান্ডার্ড: |
DIN, SMS, 3A |
| সনদ: |
FDA, CE |
প্রযুক্তিগত তথ্য
• একটি স্যানিটারি চেক ভালভের আকার 1/2″ থেকে 4″ পর্যন্ত হতে পারে।
• শেষ সংযোগটি বাট-ওয়েল্ড করা, স্যানিটারি ট্রাই-ক্ল্যাম্পড, থ্রেডেড বা অনুরোধের ভিত্তিতে অন্যান্য হতে পারে।
• উপলব্ধ সর্বাধিক কাজের চাপ হল 10 বার (145psi)
• ভালভগুলি নিম্নলিখিত ক্র্যাকিং চাপে উপলব্ধ:
DN25 এর জন্য 4.35psi (0.3bar)
DN32-40 এর জন্য 2.9psi (0.2bar)
DN50-100 এর জন্য 1.45psi (0.1bar)
• যে তাপমাত্রায় ভালভগুলি কাজ করে তা উপাদানের উপর নির্ভর করে:
EPDM 14°F থেকে 248°F (-10℃ থেকে 120℃)
সিলিকন -22°F থেকে 356°F (-30℃ থেকে 180℃)
ভিটন (FPM) 23°F থেকে 356°F (-5℃ থেকে 220℃)
টেফলন (PTFE) -4°F থেকে+482°F (-20℃ থেকে 250℃)
• সারফেস ফিনিশ ডিফল্ট হিসাবে Ra 32μin (0.8μm) হতে পারে, অথবা অনুরোধের ভিত্তিতে আরও ভালো।
অ্যাপ্লিকেশন:
1. চেক ভালভ হল এমন একটি ভালভ যা তরলকে পিছনে যাওয়া থেকে বাধা দেয় এবং শুধুমাত্র এক দিকে প্রবাহিত হতে নিশ্চিত করে।
2. এটি পাইপ-হ্যামারিং এড়াতে প্রবাহকে ফিরে আসা থেকে আটকাতে ব্যবহার করা যেতে পারে
3. এটি খাদ্য প্রক্রিয়াকরণ, পানীয়, ওয়াইন, তেল, প্রসাধনী, ফার্মাসিউটিক্যাল এবং রাসায়নিক শিল্পে ব্যবহৃত হয়।
একটি স্যানিটারি চেক ভালভ ইনস্টল করার সময় মনে রাখার বিষয়
স্যানিটারি চেক ভালভ অনুভূমিকভাবে বা উল্লম্বভাবে ইনস্টল করা যেতে পারে। যাইহোক, বল এবং ডিস্ক চেক ভালভের জন্য নিম্নলিখিত স্পেসিফিকেশনগুলি অনুসরণ করতে হবে:
– বল চেক ভালভ –
একটি উল্লম্ব সেটিংয়ে, পণ্যটিকে নিচ থেকে উপরে প্রবাহিত করতে হবে যাতে মাধ্যাকর্ষণ বলটিকে সিটের ভিতরে এবং বাইরে ঠেলে দিতে পারে।
একটি অনুভূমিক সেটিংয়ে, ভালভের বাঁকা অংশটি খাড়া এবং পাইপের সাথে 90 ডিগ্রি হতে হবে। এটি নিশ্চিত করে যে ভালভটি বিনামূল্যে-ড্রেনিং এবং বলটি সঠিকভাবে বসে আছে।
– ডিস্ক চেক ভালভ –
ডিস্ক চেক ভালভ একটি উল্লম্ব সেটিংয়ে বিনামূল্যে-ড্রেনিং নয়। অতএব, তাদের বিনামূল্যে-ড্রেনিং হওয়ার জন্য, তাদের একটি অনুভূমিক অবস্থানে থাকতে হবে।
অঙ্কন
সনদ
ডনজয় GMP, EHEDG স্ট্যান্ডার্ড অনুযায়ী 3A, CE, FDA এবং আরও অনেক কিছু দ্বারা প্রত্যয়িত পণ্য তৈরি করে। উৎপাদন কঠোরভাবে ISO9001-2008 ব্যবস্থাপনা সিস্টেম প্রয়োগ করে।
ট্যাগ : একমুখী ভালভ, স্প্রিং চেক ভালভ, নন-রিটেনশন ভালভ
