মিনি আকার নিয়ন্ত্রণ ভালভ জন্য বুদ্ধিমান ভালভ Positioner নিয়ন্ত্রণ ইউনিট
প্রযুক্তিগত বৈশিষ্ট্য
1 ইনপুটঃ PNP24VDC
2. ফিডব্যাক আউটপুট: পিএনপি ডিসি 24 ভি & 4-20 এমএ
3. পাওয়ার সাপ্লাইঃ DC24V±10%
4. বাস যোগাযোগঃ এএস-আই বাস
5. সঠিকতাঃ পুনরাবৃত্তি অবস্থান সঠিকতা ≤0.2%
6সামঞ্জস্যঃ একক বোতাম স্বয়ংক্রিয় সামঞ্জস্য ফাংশন
7অপারেশন মোডঃ ম্যানুয়াল/অটোমেটিক অপারেশন
8. ফাঁস প্রতিরোধী ডায়াগনস্টিক ফাংশন
9.ডিসপ্লেঃ দুই বিভাগ হালকা রঙ খোলাঃ সবুজ/লাল, বন্ধঃ লাল/সবুজ
10. স্ট্রোক রেঞ্জঃ 0-60MM/0-30MM
স্পেসিফিকেশন
|
পণ্যের নাম
|
স্মার্ট ভালভ পজিশনার
|
|
মাঝারি
|
লুব্রিকেটেড কম্প্রেসড এয়ার, ইনার্ট গ্যাস
|
|
সর্বোচ্চ। কাজের তাপমাত্রা
|
৭০°সি
|
|
কাজের চাপ
|
1.5 বার - 7 বার (22PSI থেকে 102PSI)
|
|
সংযোগকারী
|
G1/8"
|
|
সুরক্ষা স্তর
|
আইপি ৬৭
|
|
স্ট্রোক
|
ন্যূনতম ৩ মিমি; সর্বোচ্চ ৭০ মিমি
|
|
সর্বাধিক C - শীর্ষ একক
|
৩১ সি - টপ ইউনিট
|
|
সংযোগের তার
|
২ মিটার
|
|
এএস-আই বাস
|
সর্বোচ্চ দৈর্ঘ্যঃ ১ মিটার
|
|
অপারেশন মোড
|
নিউম্যাটিক অপারেশন
|
|
সার্টিফিকেট
|
3A/54-02 (1580), PED/97/23/EC, FDA।177.2600আইএসও
|
অ্যাপ্লিকেশন
সি - টপ একটি বায়ুসংক্রান্ত নিয়ামক যা একটি সর্বোত্তম নিয়ন্ত্রণ ভালভ নিশ্চিত করার জন্য ডিজাইন করা হয়েছে।
এটি বেশিরভাগ পিএলসি স্বয়ংক্রিয় সিস্টেমের সাথে সামঞ্জস্যপূর্ণ।
এটি সব ধরনের বায়ুসংক্রান্ত ভালভের জন্য ইনস্টল করা যেতে পারে যেমন মিশ্রণ-প্রমাণ ভালভ, প্রজাপতি ভালভ,
বল ভালভ, ডায়াফ্রাম ভালভ, রিভার্স ভালভ এবং গ্লোব ভালভ ইত্যাদি।
নকশা এবং বৈশিষ্ট্য
এএস-আই বাস মাস্টারিংয়ের মাধ্যমে সহজেই, দ্রুত এবং অর্থনৈতিকভাবে সোলিনয়েড ভালভ (অ্যাক্টিভেশন) এর সাথে সেন্সরগুলি সংযুক্ত করা।
যেহেতু তারগুলি ব্যাপকভাবে হ্রাস পেয়েছে, তাই ইনস্টলেশন এবং স্টার্টআপ আরও সুবিধাজনক হয়ে উঠেছে।
উপরন্তু, শুরু করার সময়টি সংক্ষিপ্ত করা হয়, এবং ইনস্টলেশনের কিছু গোপন সমস্যা এড়ানো যায়।
অংশগুলো স্ট্যান্ডার্ড সি-টপ এর মতই।
AS - I আইসোলেশন প্রতিস্থাপন সংযোগকারী এবং তারের সংযোগকারী নিজেই।
C - TOP ভ্যালভ নিয়ন্ত্রণ ইউনিট - - ২০১৪ ডিসপ্লেসমেন্ট নিয়ন্ত্রণ সংস্করণ
|
মডেল
|
সেন্সর
|
সোলিনয়েড ভালভ |
শক্তি
|
সংযোগ
|
মন্তব্য
|
|
1421-05-S1-V1
|
1
|
1
|
DC. 24V
|
ক্যাবল সংযোগ
|
একক অভিনয়
|
|
1421-05-S1-V2
|
1
|
2
|
DC. 24V
|
ক্যাবল সংযোগ
|
দ্বৈত অভিনয়
|
|
1421-05-S1-V3
|
1
|
3
|
DC. 24V
|
ক্যাবল সংযোগ
|
তিনটি প্রভাব (মিশ্রণ প্রতিরোধক ভালভ)
|
|
1421-05-S1-V1-AS
|
1
|
1
|
DC. 24V
|
এএস-আই বাস
|
একক অভিনয়
|
|
1421-05-S1-V2-AS
|
1
|
2
|
DC. 24V
|
এএস-আই বাস
|
দ্বৈত অভিনয়
|
|
1421-05-S1-V3-AS
|
1
|
3
|
DC. 24V
|
এএস-আই বাস
|
তিনটি প্রভাব (মিশ্রণ প্রতিরোধক ভালভ)
|
যান্ত্রিক নিয়ন্ত্রক সংস্করণ
|
মডেল
|
সেন্সর
|
সোলিনয়েড ভালভ |
শক্তি
|
সংযোগ
|
মন্তব্য
|
|
1421-05-S1-V1-M
|
1
|
1
|
DC. 24V
|
ক্যাবল সংযোগ
|
একক অভিনয়
|
|
1421-05-S1-V1-M
|
2
|
1
|
DC. 24V
|
ক্যাবল সংযোগ
|
একক অভিনয়
|
|
1421-05-S1-V2-M
|
2
|
2
|
DC. 24V
|
ক্যাবল সংযোগ
|
দ্বৈত অভিনয়
|
|
1421-05-S1-V3-M
|
3
|
3
|
DC. 24V
|
ক্যাবল সংযোগ
|
তিনটি প্রভাব (মিশ্রণ প্রতিরোধক ভালভ)
|
|
1421-05-S1-V1-AS-M
|
1
|
1
|
DC. 24V
|
এএস-আই বাস
|
একক অভিনয়
|
|
1421-05-S1-V1-AS-M
|
2
|
1
|
DC. 24V
|
এএস-আই বাস
|
একক অভিনয়
|
|
1421-05-S1-V2-AS-M
|
2
|
2
|
DC. 24V
|
এএস-আই বাস
|
দ্বৈত অভিনয়
|
|
1421-05-S1-V3-AS-M
|
3
|
3
|
DC. 24V
|
এএস-আই বাস
|
তিনটি প্রভাব (মিশ্রণ প্রতিরোধক ভালভ)
|
ইনস্টলেশন

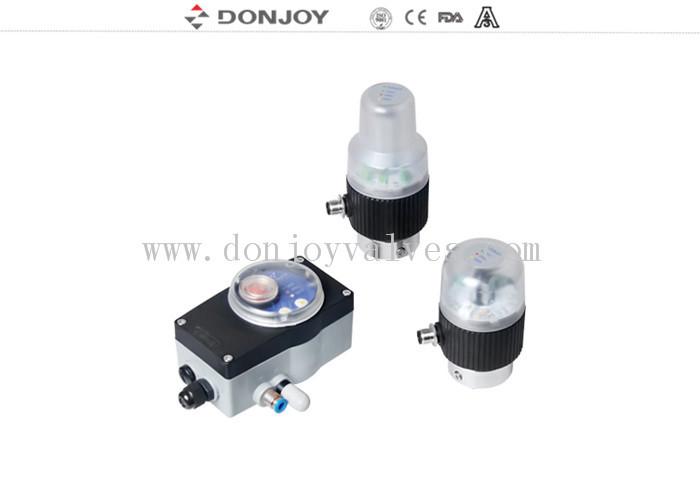

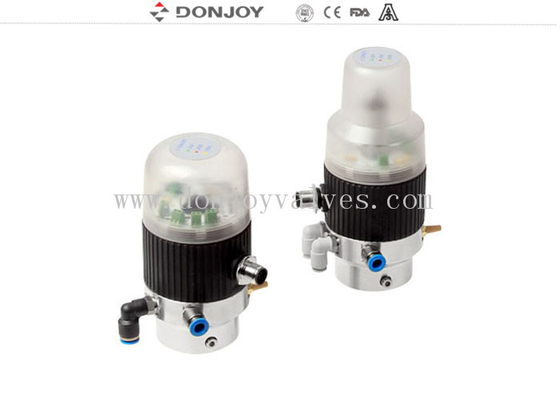

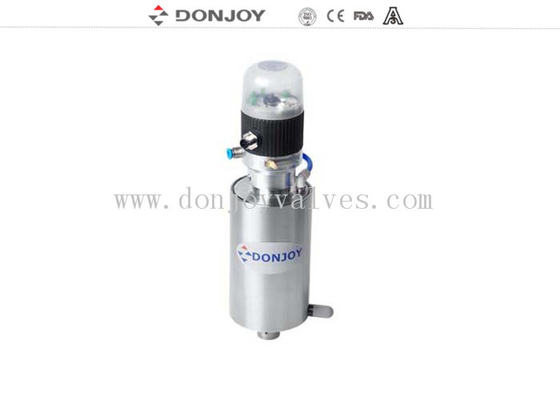

পণ্য প্রদর্শন
