SS304 / 316 নিউম্যাটিক ভালভ পজিশনার 0/4-20mA, 0-5/10V পজিশন ফিডব্যাক আউটপুট
স্পেসিফিকেশন
|
পণ্যের নাম
|
SS304 / 316 নিউম্যাটিক ভালভ পজিশনার 0/4-20mA, 0-5/10V পজিশন ফিডব্যাক আউটপুট
|
|
পাওয়ার
|
DC.24V
|
|
কাজের চাপ
|
10 বার
|
|
নিউম্যাটিক চাপ
|
4-7 বার
|
|
উপাদান
|
SS304 / 316L
|
|
কাজের তাপমাত্রা
|
-10℃ ~ 130℃ (-10℃ ~ 150℃ অ্যাঙ্গেল সিট ভালভ এবং গ্লোব ভালভের জন্য)
|
|
সুরক্ষার স্তর
|
IP67
|
|
স্ট্যান্ডার্ড ফাংশন
|
0/4-20mA থেকে 0-5/10V সংকেত ইনপুট
|
|
ঐচ্ছিক ফাংশন
|
0/4-20mA, 0-5/10V পজিশন ফিডব্যাক আউটপুট
|
|
ঐচ্ছিক ফাংশন
|
ডিভাইস নেট বাস কন্ট্রোল
|
|
অপারেশন ইন্টারফেস
|
এলসিডি ডিসপ্লে
|
|
ডেলিভারি বিবরণ
|
সাধারণত T/T ডাউন পেমেন্ট পাওয়ার 20 দিনের মধ্যে।
|
|
সার্টিফিকেট
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO
|
অ্যাপ্লিকেশন
বিভিন্ন ফ্লুইড প্রক্রিয়া নিয়ন্ত্রণ বক্স ফ্লো কন্ট্রোল সিস্টেমের লোকেটার (IL-TOP-S) অ্যাপ্লিকেশন, বিভিন্ন কৌণিক ভ্রমণ অ্যাকচুয়েটরের সাথে ইনস্টল করা যেতে পারে, যেমন নিউম্যাটিক বাটারফ্লাই ভালভ, বল ভালভ, গেট ভালভ, গ্লোব ভালভ ইত্যাদি। এটি নিউম্যাটিক ভালভের ফ্লো কন্ট্রোলের জন্য উপযুক্ত।
ফাংশন বৈশিষ্ট্য
বিস্ফোরণ সুরক্ষা সার্টিফিকেশন: EXD Ⅱ BT4
সুরক্ষার স্তর: IP67
সংকেত ইনপুট: 0-4/20mA, 0-5/10V
সংকেত ফিডব্যাক: 0-4/20mA, 0-5/10V
বাস প্রোটোকল: ডিভাইস নেট বাস
প্রযুক্তিগত বৈশিষ্ট্য
নিয়ন্ত্রণ একটি পজিশনার বা প্রক্রিয়া কন্ট্রোলার হিসাবে ব্যবহার করা যেতে পারে।
একটি পজিশনার হিসাবে, এটি সেট পয়েন্ট অনুযায়ী ভালভ অবস্থান সেট করতে পারে।
একটি প্রক্রিয়া কন্ট্রোলার হিসাবে, MPU ভালভের প্রকৃত অবস্থানের সাথে ভালভের সেটিং পজিশন মান তুলনা করে নিয়ন্ত্রণ থেকে সংকেত গ্রহণ করবে, PIC নিয়ন্ত্রণ অ্যালগরিদমের মাধ্যমে, প্রক্রিয়া কন্ট্রোলার ভালভের সঠিক টার্গেট পজিশনারে ভালভ চালাবে।
কন্ট্রোলারটি MPU, কন্ট্রোলিং সিগন্যাল দ্বারা সনাক্তকরণ ইউনিট, পজিশন ডিটেক্টর, এলসিডি ডিসপ্লে, কীবোর্ড এবং পাইজোইলেকট্রিক ভালভ ইত্যাদি দ্বারা গঠিত।
ইনস্টলেশন
কৌণিক ভ্রমণের অ্যাকচুয়েটরগুলি অফার করা যেতে পারে, যেমন বাটারফ্লাই ভালভ, বল ভালভ এবং ভালভ ইত্যাদি।
স্পেসিফিকেশন: 1 ইঞ্চি - 12 ইঞ্চি, DN25 - DN200
অর্ডার তথ্য
IL-TOP-S স্কয়ার কন্ট্রোলার
|
মডেল
|
বৈশিষ্ট্য
|
অবস্থান প্রতিক্রিয়া
|
বর্ণনা
|
|
IL-TOP-S-001-M
|
পজিশনার + প্রক্রিয়া নিয়ন্ত্রণ
|
4-20mA/0-5/10V
|
একক-অভিনয়
|
|
IL-TOP-S-002-M
|
পজিশনার + প্রক্রিয়া নিয়ন্ত্রণ
|
4-20mA/0-5/10V
|
ডাবল-অভিনয়
|
|
IL-TOP-S-001
|
পজিশনার + প্রক্রিয়া নিয়ন্ত্রণ
|
না
|
একক-অভিনয়
|
|
IL-TOP-S-002
|
পজিশনার + প্রক্রিয়া নিয়ন্ত্রণ
|
না
|
ডাবল-অভিনয়
|
|
IL-TOP-S-001-BUS
|
পজিশনার + প্রক্রিয়া নিয়ন্ত্রণ + বাস
|
|
একক-অভিনয় + বাস
|
|
IL-TOP-S-002-BUS
|
পজিশনার + প্রক্রিয়া নিয়ন্ত্রণ + বাস
|
|
ডাবল-অভিনয় + বাস
|
IL-TOP-S স্কয়ার কন্ট্রোলার (বিস্ফোরণ সুরক্ষা: EXD Ⅱ BT4)
|
মডেল
|
বৈশিষ্ট্য
|
অবস্থান প্রতিক্রিয়া
|
বর্ণনা
|
|
IL-TOP-S-001-M-EX
|
পজিশনার + প্রক্রিয়া নিয়ন্ত্রণ
|
4-20mA/0-5/10V
|
একক-অভিনয় - বিস্ফোরণ স্তর
|
|
IL-TOP-S-002-M-EX
|
পজিশনার + প্রক্রিয়া নিয়ন্ত্রণ
|
4-20mA/0-5/10V
|
ডাবল-অভিনয় - বিস্ফোরণ স্তর
|
|
IL-TOP-S-001-EX
|
পজিশনার + প্রক্রিয়া নিয়ন্ত্রণ
|
না
|
একক-অভিনয় - বিস্ফোরণ স্তর
|
|
IL-TOP-S-002-EX
|
পজিশনার + প্রক্রিয়া নিয়ন্ত্রণ
|
না
|
ডাবল-অভিনয় - বিস্ফোরণ স্তর
|
|
IL-TOP-S-001-BUS-EX
|
পজিশনার + প্রক্রিয়া নিয়ন্ত্রণ + বাস
|
|
একক-অভিনয়, বাস - বিস্ফোরণ সুরক্ষা
|
|
IL-TOP-S-002-BUS-EX
|
পজিশনার + প্রক্রিয়া নিয়ন্ত্রণ + বাস
|
|
ডাবল-অভিনয়, বাস - বিস্ফোরণ সুরক্ষা
|

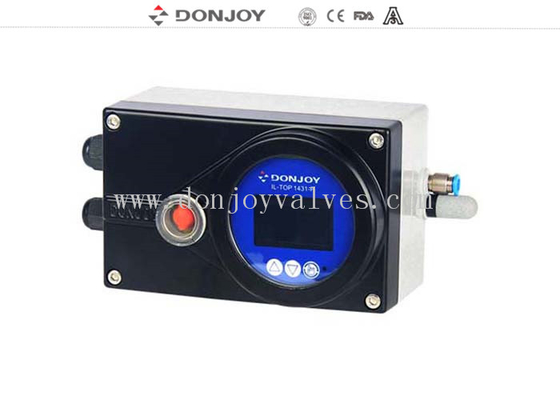

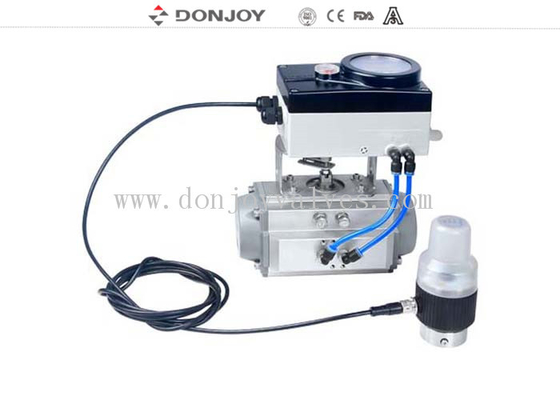

পণ্য প্রদর্শন
