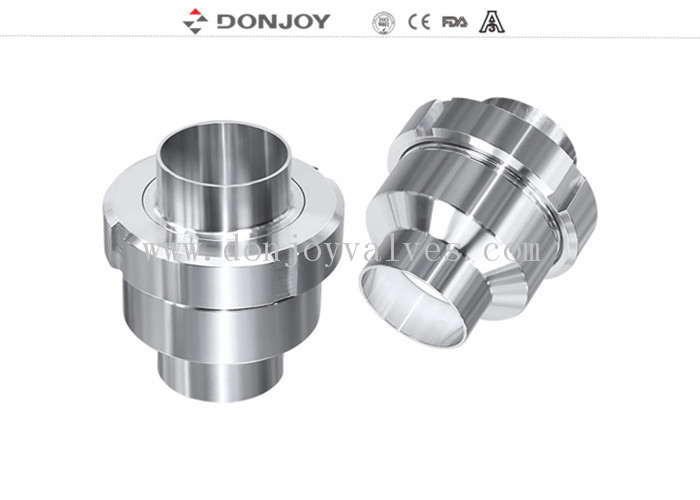

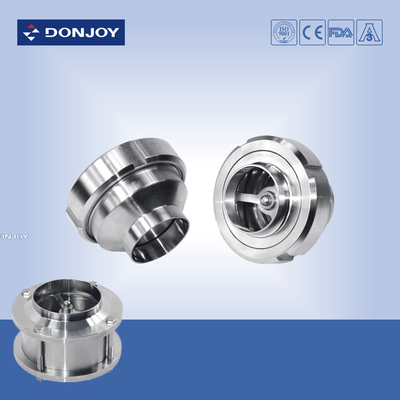

খাদ্য / পানীয় স্যানিটারি উচ্চ চাপ চেক ভালভ মিরর ম্যাট পলিশ করা
স্পেসিফিকেশন
| পণ্যের নাম: |
খাদ্য ও পানীয় প্রক্রিয়াকরণের জন্য থ্রেডেড সংযোগ সহ SS304 / 316 C - টাইপ স্যানিটারি চেক ভালভ |
| ভালভ বডি উপাদান: |
SS304 বা SS316L |
| সিল উপাদান: |
EPDM |
| সর্বোচ্চ কাজের চাপ: |
10 বার |
| খোলা চাপ: |
0.1-0.3 বার |
| সর্বোচ্চ কাজের তাপমাত্রা: |
120 ডিগ্রি সেলসিয়াস |
| উপলভ্য আকার: |
DN40-DN200,1 "-8" |
| উপলভ্য সংযোগ: |
থ্রেড, ওয়েল্ড, ক্ল্যাম্প |
| উপলভ্য স্ট্যান্ডার্ড: |
DIN, SMS, 3A |
| সনদপত্র: |
FDA, CE |
বর্ণনা
1. সংযোগ: ক্ল্যাম্প, ওয়েল্ড, থ্রেড
2. সিল: NBR, FPM, PTEF সবই FDA177.2600 অনুযায়ী
3. স্ট্যান্ডার্ড: DIN, SMS, RJT, IDF, ISO, 3A
4. ছোট আকারের নির্মাণ
5. DIN11851 সংযোগ (স্ট্যান্ডার্ড)
অ্যাপ্লিকেশন:
1. চেক ভালভ হল এমন একটি ভালভ যা তরলকে পিছনে যাওয়া থেকে বাধা দেয় এবং শুধুমাত্র এক দিকে প্রবাহিত হতে নিশ্চিত করে।
2. এটি পাইপ-হ্যামারিং এড়াতে প্রবাহকে ফিরে আসা থেকে আটকাতে ব্যবহার করা যেতে পারে
3. এটি খাদ্য প্রক্রিয়াকরণ, পানীয়, ওয়াইন, তেল, প্রসাধনী, ফার্মাসিউটিক্যাল এবং রাসায়নিক শিল্পে ব্যবহৃত হয়।
অঙ্কন
নিম্নলিখিত অঙ্কন অনুযায়ী উল্লেখ সহ নির্দিষ্ট নির্বাচন।
স্যানিটারি ভালভ কিসের জন্য ব্যবহৃত হয়?
স্যানিটারি ভালভ হল দুটি-পোর্ট ভালভ যা তাদের শরীরে দুটি আলাদা বৈশিষ্ট্যযুক্ত। তরল একটি খোলা পথে প্রবেশ করে এবং অন্যটি থেকে বের হয়। এই ভালভগুলি এমন অ্যাপ্লিকেশনগুলিতে সহায়তা করে যার জন্য তরলকে শুধুমাত্র এক দিকে প্রবাহিত করতে হয়।
স্যানিটারি ভালভ দুটি আকারে আসে: অনুভূমিক এবং উল্লম্ব।
অনুভূমিক ভালভগুলি অনুভূমিক লাইনের জন্য উপযুক্ত যেগুলির স্ব-নিকাশী ভালভ প্রয়োজন
উল্লম্ব ভালভগুলি উল্লম্ব বা অনুভূমিক উভয় ইনস্টলেশনে ব্যবহার করা যেতে পারে; অনুভূমিক অ্যাপ্লিকেশনগুলিতে, উল্লম্ব ভালভগুলি সাহায্য করে যখন স্ব-নিকাশী ভালভ পাম্প প্রাইম এবং তাপমাত্রা ধারাবাহিকতা বজায় রাখতে পারে না
অনুভূমিক স্প্রিং-চেক ভালভের ক্ষেত্রে, পণ্যের প্রবাহ ভালভের একটি ডিস্ককে সিট থেকে দূরে ঠেলে দেয়। যখন সামনের প্রবাহের চাপ সরানো হয়, তখন ইলেক্ট্রোপলিশ করা স্প্রিং ডিস্কটিকে তার আসল অবস্থানে ফিরিয়ে আনবে এবং এটিকে বন্ধ রাখার জন্য সিটের বিপরীতে ধরে রাখবে। ব্যাকফ্লো চাপও ডিস্কটিকে বন্ধ অবস্থানে নিয়ে যাবে।
চেক ভালভ এমন পরিস্থিতিতে সাহায্য করে যার জন্য প্রক্রিয়া পাইপলাইন খালি করার প্রয়োজন হয়। এটি বিভিন্ন কারণে ঘটতে পারে, বিশেষ করে পণ্য পুনরুদ্ধার বা নিষ্কাশন জড়িত। কিছু অ্যাপ্লিকেশনে পাইপলাইন বা যে ট্যাঙ্কগুলিতে তারা যায় সেগুলিতে পণ্যগুলির উপর বায়ু আলোড়নও প্রয়োজন হতে পারে। চেক ভালভ এটি সম্পন্ন করতে পারে।
একটি স্যানিটারি চেক ভালভ ইনস্টল করার সময় মনে রাখার বিষয়
– বল চেক ভালভ –
একটি উল্লম্ব সেটিংয়ে, পণ্যটিকে নিচ থেকে উপরে প্রবাহিত করতে হবে যাতে মাধ্যাকর্ষণ বলটিকে সিটের ভিতরে এবং বাইরে ঠেলে দিতে পারে।একটি অনুভূমিক সেটিংয়ে, ভালভের বাঁকা অংশটি খাড়া এবং পাইপের সাথে 90 ডিগ্রি হতে হবে। এটি নিশ্চিত করে যে ভালভটি বিনামূল্যে-নিকাশী এবং বলটি সঠিকভাবে বসে আছে।
– ডিস্ক চেক ভালভ –
ডিস্ক চেক ভালভ একটি উল্লম্ব সেটিংয়ে বিনামূল্যে-নিকাশী নয়। অতএব, তাদের বিনামূল্যে-নিকাশী হওয়ার জন্য, তাদের অনুভূমিক অবস্থানে থাকতে হবে।
সনদপত্র
Donjoy GMP, EHEDG স্ট্যান্ডার্ড অনুযায়ী 3A, CE, FDA ইত্যাদি দ্বারা প্রত্যয়িত পণ্য তৈরি করে। উৎপাদন কঠোরভাবে ISO9001-2008 ব্যবস্থাপনা ব্যবস্থা কার্যকর করে।
