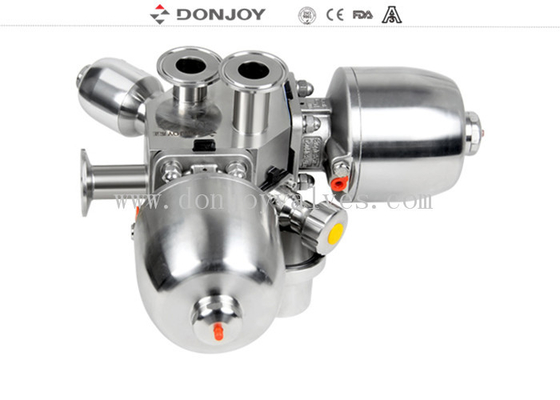

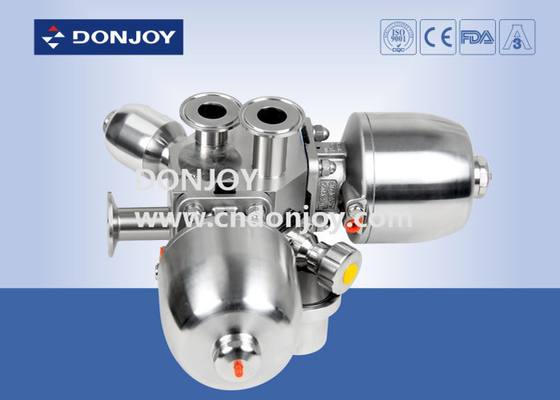

ডনজয় স্যানিটারি মাল্টিপোর্ট নিউম্যাটিক ডায়াফ্রাগম ভালভ, মাল্টিপোর্ট স্যানিটারি ভালভ

DONJOY স্যানিটারি মাল্টিপোর্ট ডায়াফ্রাম ভালভ, মাল্টিপোর্ট ভালভ

স্পেসিফিকেশন


বর্ণনা
 ডায়াফ্রাম ভালভের বিভিন্ন কনফিগারেশন
 1.      পজিশনার/প্রসেস কন্ট্রোলার সহ ডায়াফ্রাম ভালভ (IL-TOP)
 2.      কন্ট্রোল ইউনিট সহ ডায়াফ্রাম ভালভ (C-Top)
 3.      ভালভ পজিশন রেগুলেটর
 4.      পজিশন সেন্সর মডিউল
 5.      প্লাস্টিক হ্যান্ডেল
 6.      স্টেইনলেস স্টিলের হাতল
 7.      স্টেইনলেস স্টিলের অ্যাকুয়েটর
 8.      বৈদ্যুতিক ডায়াফ্রাম ভালভ
 9.      প্লাস্টিক অ্যাকুয়েটর
 10.    বডি: কাস্টিং / ফোরজিং


অপারেটিং নীতি

1. ডায়াফ্রাম বডি সিল এবং সিট সিল উভয়ই সরবরাহ করে। বাইরের পরিবেশে যাওয়ার কোনো পথ নেই, তাই এটি অ্যাসেপটিক প্রক্রিয়ার জন্য উপযুক্ত

2. যখন ভালভ বন্ধ করা হয়, তখন একটি প্রেসার প্যাড যা ডায়াফ্রামকে সমর্থন করে, বডির সিলিং মুখের দিকে চলে যায়। যখন প্রেসার প্লেটটি সরে যায়, তখন ডায়াফ্রাম বাঁকানো হয় এবং বডির কেন্দ্রে সিট এলাকার দিকে জোর করে, যার ফলে বডির মাধ্যমে প্রবাহ পথ বন্ধ হয়ে যায়।

3. প্রেসার প্লেটের সাথে বডির আন্তঃসম্পর্ক ডায়াফ্রামের অতিরিক্ত সংকোচন প্রতিরোধ করে

4. ভালভ ম্যানুয়াল অপারেশন এবং নিউম্যাটিক অপারেশন সোলেনয়েড ভালভের নিয়ন্ত্রণ শীর্ষ হতে পারে

ডায়াফ্রাম ভালভের সার্টিফিকেট

1. সমস্ত সিন্থেটিক রেজিন এবং অ্যাডিটিভ FDA সার্টিফিকেশন মেনে চলে।

2. উপাদান রাসায়নিক গঠন, ভৌত বৈশিষ্ট্য এবং উত্পাদন প্রক্রিয়া নথিভুক্ত করা হয়।

3.3-a ধারাবাহিকতা প্রমাণীকরণ

4.CE-PED/97/23/EC

5.EN 10204-3.1

ভালভের ডায়াফ্রাম

1. EPDM+PTFE( আঠালো)ডায়াফ্রাম ট্যাবলেটের উচ্চ রাসায়নিক প্রতিরোধ ক্ষমতা, উচ্চ স্থিতিশীলতা, ভাল নমনীয়তা, দীর্ঘ জীবন, উচ্চ সিলিং, কোনো কোড অবক্ষয় নেই এবং তাপমাত্রা ওঠানামার দ্বারা প্রভাবিত হয় না, তা তাপীয় চক্র, ঠান্ডা চক্র বা বাষ্প নির্বীজন ব্যবস্থা হোক না কেন চমৎকার কর্মক্ষমতা।

স্পেসিফিকেশন: 1-3", DN20-DN80

তাপমাত্রা: -20 থেকে 120 ডিগ্রি

2. EPDM+PTFE (আলাদা) এটি ডায়াফ্রামের সহনশীলতা হ্রাস করতে পারে এবং ডায়াফ্রামের পরিষেবা জীবন বাড়াতে পারে

স্পেসিফিকেশন: 1-4", DN20-DN100

তাপমাত্রা: -20 থেকে 150 ডিগ্রি

3 একক সিল (EPDM/সিলিকন/FPM), রাবার ডায়াফ্রাম একটি স্তর ভালকানাইজড ফাইবার স্তর এম্বেড করে এর যান্ত্রিক বৈশিষ্ট্য বৃদ্ধি করে, তারপর চাপ এবং তাপমাত্রায় ডায়াফ্রাম উচ্চ সিল স্থিতিশীলতা বজায় রাখে, স্টেইনলেস স্টিলের বোলে ফাইবারের শক্তকরণ, যাতে রাবার এবং ধাতুর মধ্যে ভালো বন্ধন নিশ্চিত করা যায়। তাই এটি ভ্যাকুয়াম পরিবেশে ব্যবহারের জন্য উপযুক্ত।

স্পেসিফিকেশন: 1-4", DN20-DN100

তাপমাত্রা: -10 থেকে 120 ডিগ্রি

4. মিনি টাইপ ডায়াফ্রাম গ্যাসকেট (EPDM, সিলিকন, FPM, EPDM+PTFE)

স্পেসিফিকেশন: 1/4"-3/4", DN6-DN15

তাপমাত্রা: -20 থেকে 150 ডিগ্রি

সারফেস ট্রিটমেন্ট:

1. যান্ত্রিকভাবে পালিশ করার জন্য: ভিতরের Ra＜0.5μm, বাইরে: 1-4" বালি বিস্ফোরণ থেকে, 1" এর নিচে আয়না পালিশ করা

অঙ্কন
 বিস্তারিত তথ্যের জন্য অনুগ্রহ করে নীচের আকারের ফর্মটি দেখুন।
