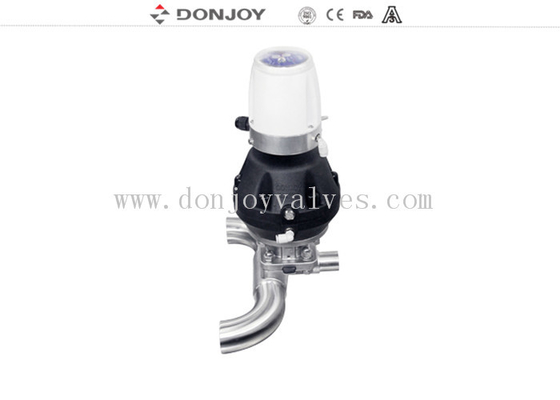

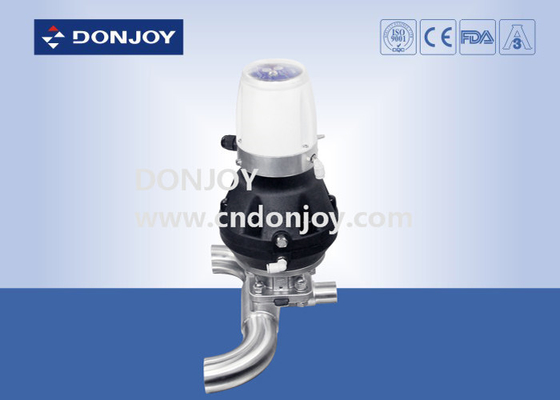

SS316 L Clamp U - C Tee Sanitary Diaphragm Valve DN25 - DN100 C-TOP সহ আকার

SS316 L ক্ল্যাম্প ইউ - সি টি টি স্যানিটারি ডায়াফ্রাম ভালভ DN25 - DN100 সাইজ এবং C-TOP সহ

স্পেসিফিকেশন

বর্ণনা
 ডায়াফ্রাম ভালভের বিভিন্ন কনফিগারেশন

1.      পজিশনার/প্রসেস কন্ট্রোলার (আইএল-টপ) সহ ডায়াফ্রাম ভালভ

2.      কন্ট্রোল ইউনিট (সি-টপ) সহ ডায়াফ্রাম ভালভ

3.      ভালভ পজিশন রেগুলেটর

4.      পজিশন সেন্সর মডিউল

5.      প্লাস্টিক হ্যান্ডেল

6.      স্টেইনলেস স্টিলের হাতল

7.      স্টেইনলেস স্টিল অ্যাকচুয়েটর

8.      বৈদ্যুতিক ডায়াফ্রাম ভালভ

9.      প্লাস্টিক অ্যাকচুয়েটর

10.    বডি: কাস্টিং / ফোরজিং

অ্যাপ্লিকেশন:
ডায়াফ্রাম ভালভ, ম্যানুয়ালি বা নিউম্যাটিক্যালি পরিচালিত, ফার্মাসিউটিক্যাল শিল্পে স্বাস্থ্যবিধি এবং অ্যাসেপটিক প্রক্রিয়াকরণের জন্য বিশেষভাবে ডিজাইন করা হয়েছে।
ভালভটি প্রবাহ নিয়ন্ত্রণের পাশাপাশি খোলা/বন্ধ নিয়ন্ত্রণের জন্য চমৎকার।
ডায়াফ্রাম ভালভগুলি অন্যান্য ভালভের তুলনায় প্রবাহের বৈশিষ্ট্যে ভাল। এটি পরিষ্কার করা সহজ এবং কণা সহ পদার্থ প্রক্রিয়াকরণের জন্য ভাল। প্রবাহ নিয়ন্ত্রণের সময় বায়ু পকেটের ঘটনা বিরল।

ভালভ বডি:
ফোরজিং বডিব্ল্যাঙ্ক একটি স্টেইনলেস স্টিলের ইনগট-এর একটি অংশ, ফোরজিং প্রক্রিয়াকরণে, উচ্চ তাপমাত্রার ফোরজিং প্রদানের সাথে, এক্সট্রুশন ব্ল্যাঙ্ক আকৃতির পরিবর্তনের মাধ্যমে, ফোরজিংয়ের পরে বডির ঘনত্ব বেশি, কাঠামো আরও অভিন্ন, কোন বালি গর্ত এবং অন্যান্য অমেধ্য নেই। তারপর প্রক্রিয়াকরণ কেন্দ্রের মাধ্যমে উচ্চ নির্ভুলতা মেশিনিং করুন।

কাস্টিং বডিছাঁচ মোম মডেল, সিরামিকের মোম মডেল অনুপ্রবেশের মাধ্যমে তৈরি করা হয়, যাতে পুরো বডি মোম মডেলের পৃষ্ঠ একটি শক্তিশালী সিরামিকের স্তর তৈরি করে। মোম মডেল গলিয়ে, তারপর স্টেইনলেস স্টিলের দ্রবণে গলিয়ে, শীতল হওয়ার পরে সিরামিকের চেহারাটি নক করুন, ব্ল্যাঙ্ক বডি তৈরি করা হয়। কাস্টিং আকার খুব সঠিক, বাইরের চেহারা মসৃণ, পরিষ্কার এবং পরিপাটি।

অপারেটিং নীতি

1. ডায়াফ্রাম বডি সিল এবং সিট সিল উভয়ই সরবরাহ করে। বাইরের পরিবেশে যাওয়ার কোন পথ নেই, তাই এটি অ্যাসেপটিক প্রক্রিয়ার জন্য উপযুক্ত

2. যখন ভালভ বন্ধ থাকে তখন একটি প্রেসার প্যাড যা ডায়াফ্রামকে সমর্থন করে বডির সিলিং মুখের দিকে চলে যায়। যখন প্রেসার প্লেটটি চলে তখন ডায়াফ্রাম বাঁকানো হয় এবং বডির কেন্দ্রে সিট এলাকার দিকে জোর করে, এইভাবে বডির মাধ্যমে প্রবাহ পথ বন্ধ করে দেয়।

3. প্রেসার প্লেটের সাথে বডির আন্তঃসম্পর্ক ডায়াফ্রামের অতিরিক্ত সংকোচন প্রতিরোধ করে

4. ভালভ ম্যানুয়াল অপারেশন এবং নিউম্যাটিক অপারেশন কন্ট্রোল সোলেনয়েড ভালভের শীর্ষ হতে পারে

ডায়াফ্রাম ভালভের সার্টিফিকেট

1. সমস্ত সিন্থেটিক রজন এবং অ্যাডিটিভগুলি FDA সার্টিফিকেশন মেনে চলে।

2. উপাদান রাসায়নিক গঠন, ভৌত বৈশিষ্ট্য এবং উত্পাদন প্রক্রিয়া নথিভুক্ত করা হয়েছে।

3.3-a ধারাবাহিকতা প্রমাণীকরণ

4.CE-PED/97/23/EC

5.EN 10204-3.1

ভালভের ডায়াফ্রাম

1. EPDM+PTFE( আঠালো)ডায়াফ্রাম ট্যাবলেটের উচ্চ রাসায়নিক প্রতিরোধ ক্ষমতা, উচ্চ স্থিতিশীলতা, ভাল নমনীয়তা, দীর্ঘ জীবন, উচ্চ সিলিং, কোন কোড অবনতি নেই এবং তাপমাত্রা ওঠানামার দ্বারা প্রভাবিত হয় না চমৎকার কর্মক্ষমতা, তা তাপীয় চক্র, ঠান্ডা চক্র বা বাষ্প নির্বীজন সিস্টেম হোক না কেন।

স্পেসিফিকেশন: 1-3", DN20-DN80

তাপমাত্রা :-20 থেকে 120 ডিগ্রি

2. EPDM+PTFE (আলাদা) এটি ডায়াফ্রামের সহনশীলতা হ্রাস করে এবং ডায়াফ্রামের পরিষেবা জীবন বাড়িয়ে তোলে

স্পেসিফিকেশন: 1-4", DN20-DN100

তাপমাত্রা :-20 থেকে 150 ডিগ্রি

3 একক সিল (EPDM/সিলিকন/FPM), রাবার ডায়াফ্রাম একটি স্তরযুক্ত ভালকানাইজড ফাইবার স্তর এম্বেড করে এর যান্ত্রিক বৈশিষ্ট্য বৃদ্ধি করে, তারপর চাপ এবং তাপমাত্রায় ডায়াফ্রাম উচ্চ সিল স্থিতিশীলতা, স্টেইনলেস স্টিলের বোলে ফাইবারের শক্তকরণ, যাতে ভাল রাবার এবং ধাতু একসাথে বন্ধন নিশ্চিত করা যায়। তাই এটি ভ্যাকুয়াম পরিবেশে ব্যবহারের জন্য উপযুক্ত।

স্পেসিফিকেশন: 1-4", DN20-DN100

তাপমাত্রা :-10 থেকে 120 ডিগ্রি

4. মিনি টাইপ ডায়াফ্রাম গ্যাসকেট ( EPDM, সিলিকন,FPM, EPDM+PTFE)

স্পেসিফিকেশন: 1/4"-3/4", DN6-DN15

তাপমাত্রা :-20 থেকে 150 ডিগ্রি

সারফেস ট্রিটমেন্ট :

1. যান্ত্রিকভাবে পালিশ করার জন্য : ভিতরের Ra＜0.5μm, বাইরে : 1-4" থেকে স্যান্ডব্লাস্টিং, 1" এর নিচে মিরর পালিশ করা

 অঙ্কন

 বিস্তারিত তথ্যের জন্য অনুগ্রহ করে নীচের আকারের ফর্মটি দেখুন।


আরও তথ্যের প্রয়োজন হলে, সরাসরি আমাদের সাথে যোগাযোগ করুন।
