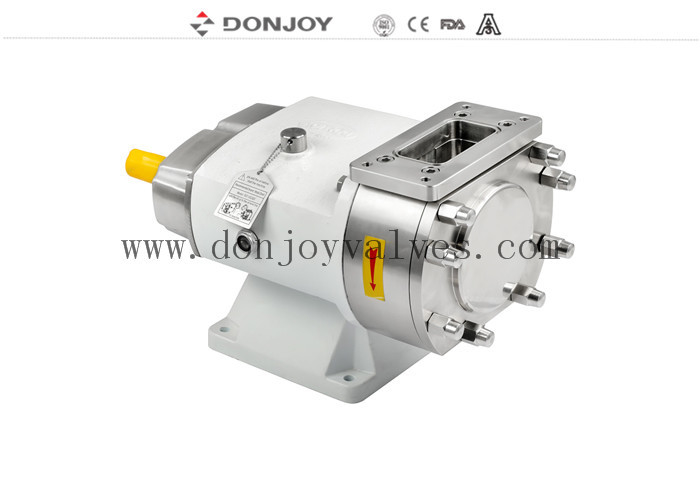

TUR মডেল ফুড গ্রেড বেয়ার শ্যাফ্ট লোব পাম্প ফ্ল্যাঞ্জ ইনলেট
প্রযুক্তিগত বৈশিষ্ট্য
A. ম্যানুয়াল ক্রমাগত পরিবর্তনশীল ট্রান্সমিশন
B. ফ্রিকোয়েন্সি কনভার্টার মোটর গিয়ার বক্স সমন্বয়
C. নির্দিষ্ট গতির আউটপুট ট্রান্সমিশন
বিশেষ উল্লেখ
| পণ্যের নাম: |
TUR মডেল ফুড গ্রেড লোব পাম্প ফ্ল্যাঞ্জ ইনলেট |
| উপাদান: |
SS304/SS316L/1.4301/1.4404 |
| সীল উপাদান: |
SIC/SIC/EPDM (স্ট্যান্ডার্ড, FDA অনুমোদন) |
| সর্বোচ্চ প্রবাহ: |
62m3/h / 395 GPM |
| সর্বোচ্চ চাপ: |
12bar/ 174PSI |
| সর্বোচ্চ রেভ: |
1450 rmp |
| রোটর প্রকার: |
2-পাতা, 3-পাতা, প্রজাপতি, একক প্রজাপতি |
| স্থাপন |
ফ্রিকোয়েন্সি কনভার্টার সহ ইনস্টল করা যেতে পারে |
| ফ্রিকোয়েন্সি কনভার্টার |
ঐচ্ছিক |
| যান্ত্রিক সীল: |
SIC/SiC/EPDM(স্ট্যান্ডার্ড) |
| ভোল্টেজ: |
110V, 220V, 380V |
| মোটর: |
ABB,SEW, 50hz/ 60hz |
| সারফেস ট্রিটমেন্ট: |
ভিতরে পালিশ এবং বাইরে স্যান্ডব্লাস্ট |
| উপলভ্য সংযোগ: |
ক্ল্যাম্প, থ্রেড বাট ওয়েল্ড, ফ্ল্যাঞ্জ |
| উপলভ্য স্ট্যান্ডার্ড: |
DIN, SMS, 3A, RJT, ISO/IDF |
| পরিচালিত: |
বৈদ্যুতিক |
| সনদপত্র: |
3A/54-02 (1580), PED/97/23/EC,
FDA.177.2600, ISO9001/2008 |
| অ্যাপ্লিকেশন সুযোগ: |
দুগ্ধ, খাদ্য, পানীয়, ফার্মেসি, প্রসাধনী, ইত্যাদি
|
বর্ণনা
বিকল্প
1. যান্ত্রিক সীল: SIC / SICE / EPDM, TC / TC, EPDM
2. একক সীল, ডাবল মেকানিক্যাল সীল
3. রোটর: 2 পাতা রোটর, 3 পাতা রোটর, প্রজাপতি রোটর, একক প্রজাপতি রোটর
4. গ্যাসকেট: FPM(Viton),NBR, EPDM
5. সামনের কভারে রিলিফ ভালভ বা বাইরের বাইপাস
6. বিল্ট-ইন সেফটি ভালভ
7. প্রান্ত-মুখ তাপ জ্যাকেট
8. সম্পূর্ণ তাপ জ্যাকেট
9. উল্লম্ব TUR সিরিজ বা অনুভূমিক TUL সিরিজ
10. বিভিন্ন ড্রাইভ এবং ফিক্সচার
11. একটি স্টেইনলেস স্টীল বেসপ্লেটে অ্যাসেম্বলি
12. সংযোগ: ক্ল্যাম্প(DIN32676,3A,ISO), থ্রেড(DIN,SMS,RJT,IDF), বাট ওয়েল্ড, ফ্ল্যাঞ্জ
13. মোটর টাইপ B5 মোটর ফ্রিকোয়েন্সি 50HZ, 60HZ
14. ভোল্টেজ(v)220-240, 360-400, 420-460, 630-690
DONJOY পাম্প ফুড গ্রেড লোব পাম্প
DONJOY পাম্প ফুড গ্রেড লোব পাম্প একটি পজিটিভ ডিসপ্লেসমেন্ট পাম্প, শক্তিশালী নির্মাণ, কম রক্ষণাবেক্ষণ, সাশ্রয়ী। স্বাস্থ্যকর নকশা ASME BPE, EHEDG স্ট্যান্ডার্ড, US 3-A, FDA স্বাস্থ্যকর স্ট্যান্ডার্ড মেনে চলে, উচ্চ সান্দ্রতা সম্পন্ন তরল কঠিন এবং কণা স্থানান্তরের জন্য ব্যবহৃত সবচেয়ে সাধারণ পাম্প, এটি খাদ্য প্রক্রিয়াকরণ, দুগ্ধ, পানীয়, হোম কেয়ার এবং ব্যক্তিগত যত্ন এবং ফার্মাসিউটিক্যাল শিল্পে স্বাস্থ্যকর অ্যাপ্লিকেশনের জন্য উদ্দেশ্যে করা পাম্পগুলির একটি বিস্তৃত পরিসর সরবরাহ করে...
স্যানিটারি TU-L/R লোব পাম্প বর্ণনা
ডনজয় রোটারি লোব পাম্পগুলি চাহিদাপূর্ণ অ্যাপ্লিকেশনগুলির জন্য নির্ভরযোগ্য কর্মক্ষমতা, ঝামেলামুক্ত অপারেশন এবং উচ্চতর শক্তি দক্ষতা প্রদান করে। ডনজয় লোব পাম্পের অনেক কনফিগারেশন রয়েছে, TU-সিরিজ হল স্ট্যান্ডার্ড কনফিগারেশন, STU-সিরিজ হল সমস্ত স্টেইনলেস স্টীল। এটি দূষণ-প্রমাণ পাম্পের প্রয়োজন এমন ডিউটির জন্য একটি চমৎকার পছন্দ যা উচ্চ স্বাস্থ্যবিধি মান, কম শিয়ার এবং কম স্পন্দন অপারেশন পূরণ করে। এই 3-A অনুমোদিত পাম্প উভয় স্থানে ক্লিনিং এবং স্থানে নির্বীজন পরিচালনা করে এবং কঠোর বৈধতা প্রয়োজনীয়তা সমর্থন করার জন্য পুঙ্খানুপুঙ্খ ডকুমেন্টেশন সহ সরবরাহ করা যেতে পারে।
নীতি
1. লোবগুলি ঘোরার সাথে সাথে, সাকশন দিকের স্থান বৃদ্ধি পায় কারণ একটি লোব অন্যটি থেকে দূরে থাকে, যার ফলে একটি আংশিক ভ্যাকুয়াম তৈরি হয় যা তরলকে পাম্প চেম্বারে টেনে আনে।
2. শ্যাফ্ট দ্বারা ঘোরানোর সাথে সাথে, প্রতিটি লোব পরপর পূর্ণ হয় এবং তরল ডেলিভারি দিকে স্থানান্তরিত হয়। লোবগুলির মধ্যে এবং লোব এবং পাম্প বডির দেয়ালের মধ্যে ছোট ফাঁকগুলি নিশ্চিত করে যে স্থানগুলি যথাযথভাবে পূর্ণ হয়।
3. পাম্প হাউজিং সম্পূর্ণরূপে পূর্ণ হয় এবং তরল লোবগুলির দাঁতগুলির মধ্য দিয়ে পালিয়ে যায় এবং স্থানগুলির দেয়ালের বিরুদ্ধে জোর করা হয়। যা পাম্প অ্যাকশনে অবদান রাখে।
পাম্প ইনলেট এবং আউটলেট সংযোগ
পাম্প মডেল এবং ওজন
| PUMP মডেল |
ইনপুট শ্যাফ্ট টর্ক(NM) |
সর্বোচ্চ অক্ষীয় রেডিয়াল লোড (N) |
ভিতরের ব্যাস সংযোগের আকার
[মিমি] |
প্রস্তাবিত সর্বাধিক তাত্ত্বিক নরম কণার আকার
[মিমি] |
বেয়ার পাম্পের ওজন [কেজি] |
| STUL-10 |
15 |
224 |
22.4 |
6 |
12 |
| TUL-20 |
60 |
750 |
22.4 |
10 |
32 |
| TUL-23 |
60 |
750 |
35.1 |
20 |
34 |
| TUL-25 |
60 |
750 |
47.8 |
20 |
39 |
| TUL-30 |
123 |
1237 |
47.8 |
25 |
60 |
| TUL-35 |
123 |
1237 |
59.5 |
25 |
63 |
| TUL-55 |
123 |
1237 |
66 |
25 |
65 |
| TUL-60 |
123 |
1237 |
72.2 |
25 |
68 |
| TUL-70 |
416 |
2588 |
72.2 |
40 |
151 |
| TUL-80 |
416 |
2588 |
72.2 |
40 |
151 |
| TUL-100 |
416 |
2588 |
97.6 |
40 |
160 |
| TUL-125 |
416 |
2588 |
125 |
40 |
165 |
লোব পাম্প কার্ভ
লোব পাম্প বিভিন্ন কনফিগারেশন
ট্যাগ: ডনজয় লোব পাম্প, রোটারি পাম্প, ফুড গ্রেড পাম্প
