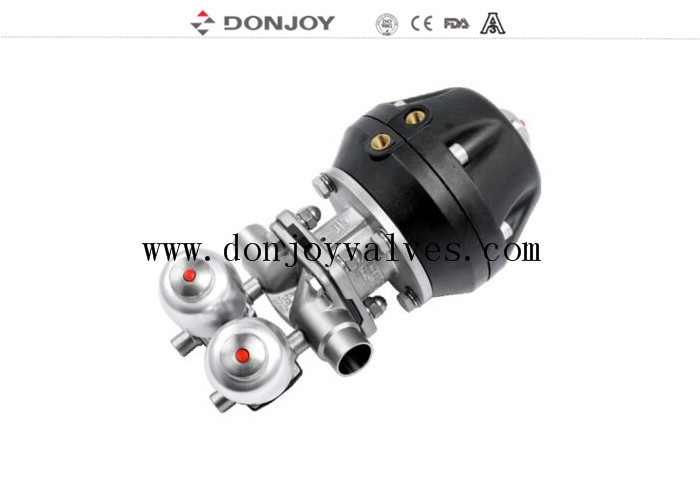

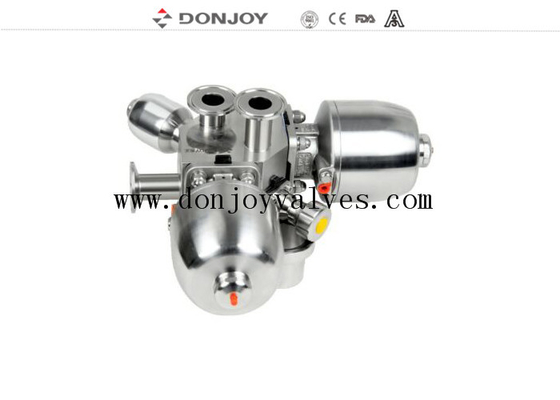

ওয়েল্ডিং সম্মিলিত মাল্টিপোর্ট নিউম্যাটিক ডায়াফ্রাম ভালভ

DONJOY ওয়েল্ডিং সম্মিলিত মাল্টিপোর্ট ডায়াফ্রাম ভালভ FDA EPDM/PTFE সহ

স্পেসিফিকেশন


বর্ণনা
 ডায়াফ্রাম ভালভের বিভিন্ন কনফিগারেশন
 1.      পজিশনার/প্রসেস কন্ট্রোলার সহ ডায়াফ্রাম ভালভ (IL-TOP)
 2.      কন্ট্রোল ইউনিট সহ ডায়াফ্রাম ভালভ (C-Top)
 3.      ভালভ পজিশন রেগুলেটর
 4.      পজিশন সেন্সর মডিউল
 5.      প্লাস্টিক হ্যান্ডেল
 6.      স্টেইনলেস স্টীল হ্যান্ডেল
 7.      স্টেইনলেস স্টীল অ্যাকুয়েটর
 8.      বৈদ্যুতিক ডায়াফ্রাম ভালভ
 9.      প্লাস্টিক অ্যাকুয়েটর
 10.    বডি: কাস্টিং / ফোরজিং


অপারেটিং নীতি

1. ডায়াফ্রাম বডি সিল এবং সিট সিল উভয়ই সরবরাহ করে। বাইরের পরিবেশে যাওয়ার কোনো পথ নেই, তাই এটি অ্যাসেপটিক প্রক্রিয়ার জন্য উপযুক্ত

2. যখন ভালভ বন্ধ করা হয়, তখন একটি প্রেসার প্যাড যা ডায়াফ্রামকে সমর্থন করে বডির সিলিং মুখের দিকে চলে যায়। যখন প্রেসার প্লেটটি চলে তখন ডায়াফ্রাম বাঁকানো হয় এবং বডির কেন্দ্রে সিট এলাকার দিকে জোর করে, যার ফলে বডির মাধ্যমে প্রবাহ পথ বন্ধ হয়ে যায়।

3. প্রেসার প্লেটের সাথে বডির আন্তঃসম্পর্ক ডায়াফ্রামের অতিরিক্ত সংকোচন প্রতিরোধ করে

4. ভালভ ম্যানুয়াল অপারেশন এবং নিউম্যাটিক অপারেশন সোলেনয়েড ভালভের নিয়ন্ত্রণ শীর্ষ হতে পারে

ডায়াফ্রাম ভালভের সার্টিফিকেট

1. সমস্ত সিন্থেটিক রেজিন এবং অ্যাডিটিভ FDA সার্টিফিকেশন মেনে চলে।

2. উপাদান রাসায়নিক গঠন, ভৌত বৈশিষ্ট্য এবং উত্পাদন প্রক্রিয়া নথিভুক্ত করা হয়।

3.3-a ধারাবাহিকতা প্রমাণীকরণ

4.CE-PED/97/23/EC

5.EN 10204-3.1

ভালভের ডায়াফ্রাম

1. EPDM+PTFE( আঠালো)ডায়াফ্রাম ট্যাবলেটের উচ্চ রাসায়নিক প্রতিরোধ ক্ষমতা, উচ্চ স্থিতিশীলতা, ভাল নমনীয়তা, দীর্ঘ জীবন, উচ্চ সিলিং, কোনো কোড অবনতি নেই এবং তাপমাত্রা ওঠানামার দ্বারা প্রভাবিত হয় না চমৎকার কর্মক্ষমতা, তা তাপীয় চক্র, ঠান্ডা চক্র বা বাষ্প নির্বীজন সিস্টেম হোক না কেন।

স্পেসিফিকেশন: 1-3", DN20-DN80

তাপমাত্রা: -20 থেকে 120 ডিগ্রি

2. EPDM+PTFE (আলাদা) এটি ডায়াফ্রাম সহনশীলতা হ্রাস করতে পারে এবং ডায়াফ্রামের পরিষেবা জীবন বাড়াতে পারে

স্পেসিফিকেশন: 1-4", DN20-DN100

তাপমাত্রা: -20 থেকে 150 ডিগ্রি

3 একক সিল (EPDM/সিলিকন/FPM), রাবার ডায়াফ্রাম একটি স্তর ভালকানাইজড ফাইবার স্তর এম্বেড করে এর যান্ত্রিক বৈশিষ্ট্য বৃদ্ধি করে, তারপর চাপ এবং তাপমাত্রায় ডায়াফ্রাম উচ্চ সিল স্থিতিশীলতা, স্টেইনলেস স্টিল বোల్টে ফাইবার শক্ত করা, যাতে ভাল রাবার এবং ধাতুর বন্ধন নিশ্চিত করা যায়। তাই এটি ভ্যাকুয়াম পরিবেশে ব্যবহারের জন্য উপযুক্ত।

স্পেসিফিকেশন: 1-4", DN20-DN100

তাপমাত্রা: -10 থেকে 120 ডিগ্রি

4. মিনি টাইপ ডায়াফ্রাম গ্যাসকেট (EPDM, সিলিকন, FPM, EPDM+PTFE)

স্পেসিফিকেশন: 1/4"-3/4", DN6-DN15

তাপমাত্রা: -20 থেকে 150 ডিগ্রি

সারফেস ট্রিটমেন্ট:

1. যান্ত্রিকভাবে পালিশ করার জন্য: ভিতরের Ra＜0.5μm, বাইরে: 1-4" থেকে বালি বিস্ফোরণ, 1" এর নিচে আয়না পালিশ করা

ভালভ সমন্বয়

GMP ভালভ: প্রধানত উচ্চ বিশুদ্ধ জল বা জলের বিন্দুর অন্যান্য বিতরণ সিস্টেমে উল্লম্ব টিউব রোডে ব্যবহৃত হয়, যা কার্যকরভাবে পাইপ লাইনের ডেডলেগ কমাতে পারে। ভালভগুলির মধ্যে একটি উল্লম্ব অবস্থানে স্থাপন করা হয়, রপ্তানি একটি ব্যাকটেরিয়া প্রজনন বা প্রক্রিয়া ক্রস সংক্রমণ নমুনা মুখ যখন vealve খোলা হয়

SAP ভালভ: প্রধানত একটি অনুভূমিক পাইপলাইন সিস্টেমে ব্যবহৃত হয়, হোস্ট ভালভ একটি অনুভূমিক অবস্থানে স্থাপন করা হয় এবং একটি নির্দিষ্ট স্ব-খালি কোণ বজায় রাখে, তারপর হোস্ট ভালভ জলপথের সর্বনিম্ন স্রাব বিন্দুতে প্যাসেজ ছিদ্র।

অপারেশন:

ট্যাগ: ডনজয় ভালভ, ডায়াফ্রাম ভালভ, BPE ভালভ
