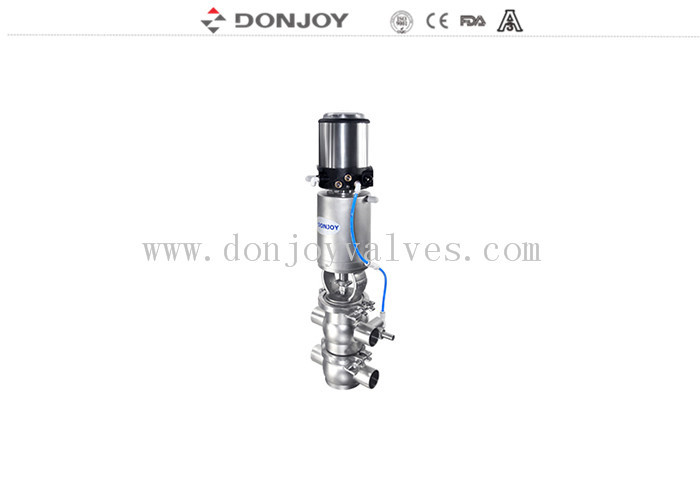

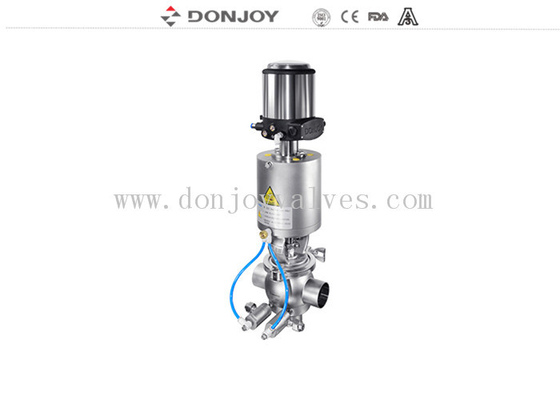

অনুপাত নিয়ন্ত্রণ মাথা সঙ্গে DONJOY DN100 Mixproof ভালভ

আংশিক নিয়ন্ত্রণ মাথা সহ বাহ্যিক সিআইপি মিক্সপ্রুফ ভালভ, ই-সি সিরিজ

স্পেসিফিকেশন

ডিজাইনের বৈশিষ্ট্য

● বাহ্যিক সিআইপি সরবরাহ
● স্বাভাবিকভাবে বন্ধ বায়ুসংক্রান্ত actuator সঙ্গে ডিফল্ট
● কমপ্যাক্ট এবং শক্তিশালী নকশা, কাঠের গোলাকার দেহ
● চাপ ভারসাম্যপূর্ণ নকশা
● এক টুকরা বডি & ক্ল্যাম্পড বডি থেকে বেছে নিন
● বিভিন্ন ধরনের শারীরিক সংমিশ্রণ।
● ক্ল্যাম্প খুলে সহজেই ভেঙে ফেলা যায়
● অপশনাল পরিষ্কার/নির্বীজকরণ যন্ত্রাংশ
● ১০০% হাইড্রোলিক পরীক্ষা / ১০০% পরিদর্শন

অ্যাপ্লিকেশন

◆বায়ুসংক্রান্ত ডাবল সিট ভালভটি একই ভালভের মধ্য দিয়ে দুটি ভিন্ন পণ্য প্রবাহের জন্য ডিজাইন করা হয়েছে,উভয় তরল মিশ্রণ প্রতিরোধ এবং কাজের অবস্থা পর্যবেক্ষণের জন্য সুবিধাজনক হতে গ্যারান্টিএই ভালভটি দুগ্ধজাত পণ্য, পানীয়, বিয়ার এবং প্রক্রিয়া পাইপিং সিস্টেমের অন্যান্য উচ্চ বিশুদ্ধতার প্রয়োজনীয়তায় ব্যবহৃত হয়।
◆এই ভালভটি সাধারণত সংকুচিত বাতাসের মাধ্যমে দূরবর্তীভাবে নিয়ন্ত্রিত হয়ে বন্ধ করা হয়। এই ভালভটি দুটি ছোট বায়ুসংক্রান্ত ভালভের সাথে থাকে (সাধারণত খোলা থাকে) যাতে ভালভের সিলের ফুটো নিয়ন্ত্রণ করা যায়।
◆প্লু ((চেঞ্জার ভালভের ভিতরে উপরের স্তম্ভ) এর দুটি সিল রয়েছে, যা একে অপরের মধ্যে একটি ফুটো চেম্বার গঠন করে। ফুটো মিডিয়াটি চেম্বারে প্রবাহিত হয় এবং ডিটেক্টর ভালভের মাধ্যমে নির্গত হয়।actuator বায়ু সরবরাহ ভলভ পরিষ্কার জায়গায় করতে পারেন. পরিষ্কারের সময়, তরল সরাসরি প্লাগ প্রবাহিত হয়। এই ভালভ জল হ্যামার প্রভাব সংবেদনশীল নয়

অপারেটিং নীতিমালা
● এই ভালভটি সাধারণত বন্ধ থাকে (NC), কম্প্রেসড এয়ারের মাধ্যমে দূরবর্তীভাবে নিয়ন্ত্রিত হয়। এই ভালভটি দুটি ছোট বায়ুসংক্রান্ত ভালভের সাথে থাকে, একটি পর্যবেক্ষণের জন্য, অন্যটি সিআইপি জন্য।
● প্লাগ (একটি ডাইভার্ট ভালভের ভিতরের উপরের স্তম্ভ) এর দুটি সিল রয়েছে যা একে অপরের মধ্যে একটি ফুটো চেম্বার গঠন করে। ফুটো মিডিয়ামটি চেম্বারে প্রবাহিত হয়, ডিটেক্টর ভালভের মাধ্যমে নির্গত হয়।actuator এ সরবরাহ বায়ু জায়গায় ভালভ পরিষ্কার করতে পারেন (চিত্র 2 দেখুন).
● পরিষ্কারের সময়, তরল সরাসরি প্লাগের দিকে প্রবাহিত হয়। এই ভালভটি জল হ্যামার ইফেক্টের প্রতি সংবেদনশীল নয়।


অঙ্কন

ভ্যালভ বডি কনবাইন


ফাংশন নির্বাচন

ম্যানিফোল্ডের জন্যও ব্যবহার করুন, স্ট্যান্ডার্ড ম্যানিফোল্ডের উদাহরণ
