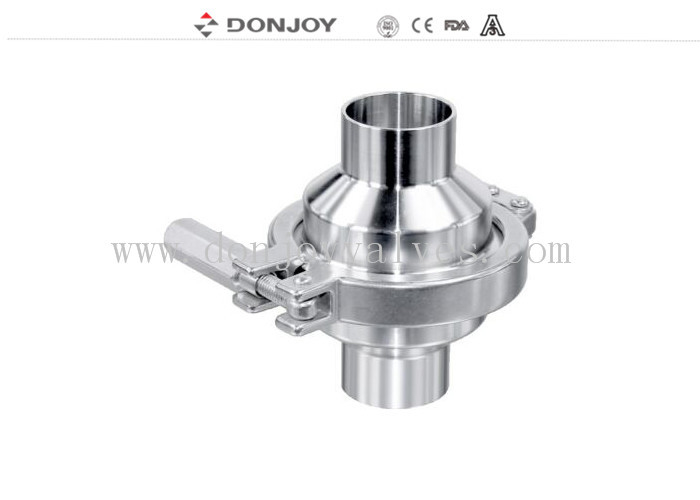

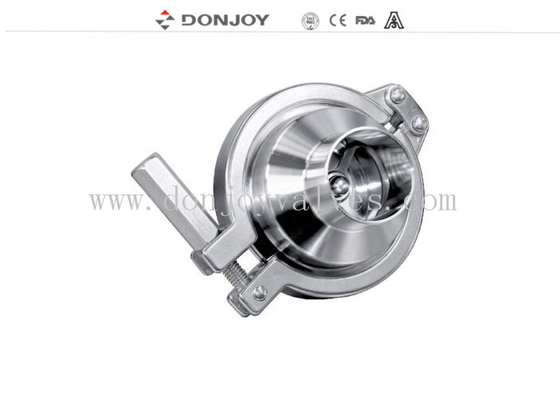

৪ ইঞ্চি ওয়েল্ড স্যানিটারি নন-রিটেনশন ভালভ/এসএস৩০৪ হাইড্রোলিক চেক ভালভ
সংক্ষিপ্ত বিবরণ:
হাইড্রোলিক চেক ভালভ
সহজে খোলা যায়
ছোট আকারের গঠন
DIN11851 সংযোগ (স্ট্যান্ডার্ড)
স্পেসিফিকেশন
| পণ্যের নাম: |
৪ ইঞ্চি ওয়েল্ড স্যানিটারি নন-রিটেনশন ভালভ/এসএস৩০৪ হাইড্রোলিক চেক ভালভ |
| ভালভ বডির উপাদান: |
এসএস৩০৪ বা এসএস316L |
| সিল উপাদান: |
ইপিডিএম |
| সর্বোচ্চ কাজের চাপ: |
১০ বার |
| খোলা চাপ: |
০.১-০.৩ বার |
| সর্বোচ্চ কাজের তাপমাত্রা: |
১২০ ডিগ্রি সেলসিয়াস |
| উপলভ্য আকার: |
DN25/1" থেকে DN100/4" |
| উপলভ্য সংযোগ: |
থ্রেড, ওয়েল্ড, ক্ল্যাম্প |
| উপলভ্য স্ট্যান্ডার্ড: |
DIN, SMS, 3A |
| সার্টিফিকেট: |
এফডিএ, সিই |
চেক ভালভের বিকল্প
১. সংযোগ: ক্ল্যাম্প, ওয়েল্ড, থ্রেড
২. সিল: এনবিআর, এফপিএম, পিটিইএফ সবই FDA177.2600 অনুযায়ী
৩. স্ট্যান্ডার্ড: DIN, SMS, RJT, IDF, ISO, 3A
অঙ্কন
প্যাকেজিং বিবরণ
প্রতিটি ভালভের জন্য বুদবুদ মোড়ক।
বাইরের প্যাকিংগুলি কার্টন বা প্লাইউডের কেস।
অথবা গ্রাহকদের অনুরোধ অনুযায়ী।
অপারেটিং নীতি
তরলের চাপ স্প্রিং-এর চাপের চেয়ে বেশি হলে ভালভ খোলে, যখন দুটি চাপ সমান হয়, তখন ভালভ বন্ধ হয়ে যায়, একটি শক্তিশালী বিপরীত চাপও ভালভ বন্ধ করে দেয়
স্যানিটারি ভালভগুলি কিসের জন্য ব্যবহৃত হয়?
স্যানিটারি ভালভ হল দুটি-পোর্ট ভালভ যা তাদের শরীরে দুটি আলাদা ছিদ্র বৈশিষ্ট্যযুক্ত। তরল একটি ছিদ্র দিয়ে প্রবেশ করে এবং অন্যটি থেকে বের হয়। এই ভালভগুলি এমন অ্যাপ্লিকেশনগুলিতে সহায়তা করে যার জন্য তরল শুধুমাত্র এক দিকে প্রবাহিত হতে হয়।
স্যানিটারি ভালভ দুটি আকারে আসে: অনুভূমিক এবং উল্লম্ব।
অনুভূমিক ভালভগুলি অনুভূমিক লাইনের জন্য উপযুক্ত যেগুলির স্ব-নিকাশী ভালভ প্রয়োজন
উল্লম্ব ভালভগুলি উল্লম্ব বা অনুভূমিক উভয় ইনস্টলেশনে ব্যবহার করা যেতে পারে; অনুভূমিক অ্যাপ্লিকেশনগুলিতে, উল্লম্ব ভালভগুলি সাহায্য করে যখন স্ব-নিকাশী ভালভ পাম্প প্রাইম এবং তাপমাত্রা ধারাবাহিকতা বজায় রাখতে পারে না
অনুভূমিক স্প্রিং-চেক ভালভের ক্ষেত্রে, পণ্যের প্রবাহ ভালভের একটি ডিস্ককে সিট থেকে দূরে ঠেলে দেয়। যখন সামনের দিকে প্রবাহের চাপ সরানো হয়, তখন ইলেক্ট্রোপলিশড স্প্রিং ডিস্কটিকে তার আসল অবস্থানে ফিরিয়ে আনবে এবং এটিকে বন্ধ রাখার জন্য সিটের বিপরীতে ধরে রাখবে। ব্যাকফ্লো চাপও ডিস্কটিকে বন্ধ অবস্থানে নিয়ে যাবে।
চেক ভালভগুলি এমন পরিস্থিতিতে সাহায্য করে যেখানে প্রক্রিয়া পাইপলাইনগুলি খালি করার প্রয়োজন হয়। এটি বিভিন্ন কারণে ঘটতে পারে, বিশেষ করে পণ্য পুনরুদ্ধার বা নিষ্কাশন জড়িত। কিছু অ্যাপ্লিকেশনে পাইপলাইনগুলিতে বা যে ট্যাঙ্কগুলিতে সেগুলি যায়, সেইগুলিতে পণ্যের উপর বায়ু আলোড়নও প্রয়োজন হতে পারে। চেক ভালভ এটি সম্পন্ন করতে পারে।
একটি স্যানিটারি চেক ভালভ ইনস্টল করার সময় মনে রাখার বিষয়
– বল চেক ভালভ –
একটি উল্লম্ব সেটিংয়ে, পণ্যটিকে নিচ থেকে উপরে প্রবাহিত করতে হবে যাতে মাধ্যাকর্ষণ বলটিকে সিটের ভিতরে এবং বাইরে ঠেলে দিতে পারে।একটি অনুভূমিক সেটিংয়ে, ভালভের বাঁকা অংশটি খাড়া এবং পাইপের সাথে ৯০ ডিগ্রি কোণে থাকতে হবে। এটি নিশ্চিত করে যে ভালভটি মুক্ত-নিকাশী এবং বলটি সঠিকভাবে বসে আছে।
– ডিস্ক চেক ভালভ –
ডিস্ক চেক ভালভ একটি উল্লম্ব সেটিংয়ে মুক্ত-নিকাশী নয়। অতএব, এগুলিকে মুক্ত-নিকাশী হতে হলে, সেগুলিকে অনুভূমিক অবস্থানে থাকতে হবে।
ট্যাগ : চেক ভালভ, নন-রিটেনশন ভালভ, স্প্রিং রিটার্ন ভালভ
