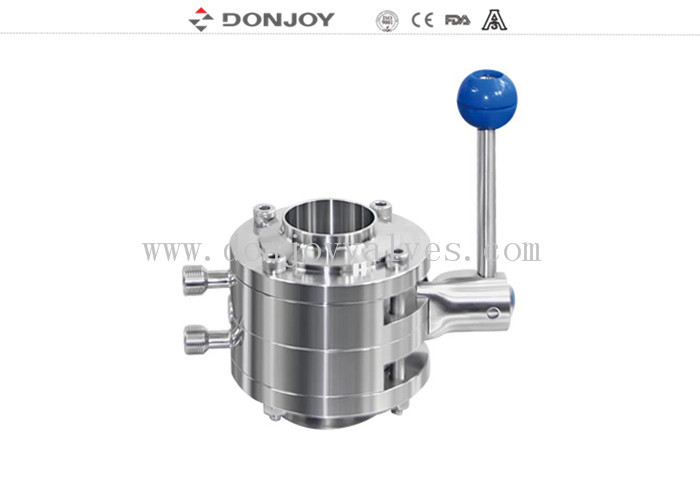

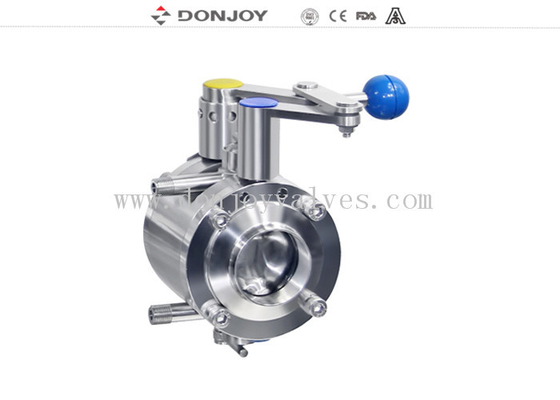

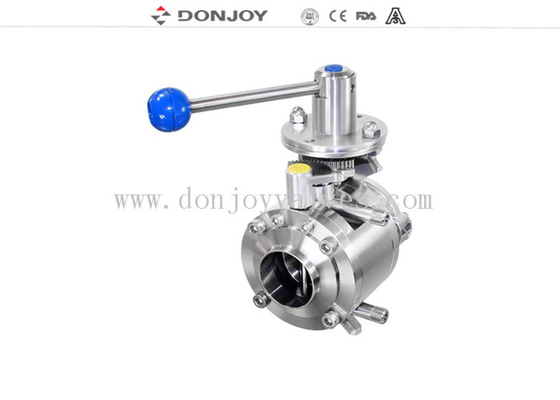

DONJOY অর্থনীতি রেইনলেস স্টীল স্বাস্থ্যকর মিশ্রণ-প্রতিরোধী প্রজাপতি ভালভ টাইপ বি হোম ব্রোয়ারিং জন্য
টেকনিক্যাল স্পেসিফিকেশনঃ
1 ভালভ 2 সিলিং সুরক্ষা
মিডিয়া দূষণ রোধ করার জন্য ফুটো খালি করা যেতে পারে
ভালভ গহ্বর CIP পরিষ্কার করা যেতে পারে
ফাঁস দৃশ্যমান
সর্বাধিক চাপঃ 10Bar ((DN25-DN100), 8Bar (DN125-DN150), 5Bar ((DN200-DN300)
কাজের তাপমাত্রাঃ -10C° থেকে +130 ডিগ্রি ((EPDM)
আকারঃDN25 - DN100, 1" - 4"
অপারেটিং: বায়ুসংক্রান্ত/মানুয়াল বিনিময়যোগ্য
কন্ট্রোল বক্সঃC-TOP
সিলঃ ইপিডিএম (স্ট্যান্ডার্ড) এফপিএম/সিলিকন/এনবিআর,এফডিএ ১৭৭।2600
স্পেসিফিকেশনঃ
|
পণ্যের নামঃ
|
ওয়েল্ডিং ম্যানুয়াল মিক্সপ্রুফ বাটারফ্লাই ভালভ বি টাইপ |
|
ভ্যালভের উপাদানঃ
|
এসএস৩০৪/৩১৬এল
|
|
সিল উপাদানঃ
|
ইপিডিএম (স্ট্যান্ডার্ড) এফপিএম/সিলিকন/এনবিআর, এফডিএ ১৭৭।2600
|
|
সর্বোচ্চ কাজের চাপঃ
|
১০ বার
|
|
সর্বোচ্চ। কাজের তাপমাত্রাঃ
|
১২০ ডিগ্রি সেলসিয়াস
|
|
উপলব্ধ আকারঃ
|
DN25-DN100, 1 "-4"
|
|
উপলব্ধ সংযোগঃ
|
ক্ল্যাম্প/সেলাইডিং/থ্রেড/বিশেষ সংযোগ
|
|
প্রাপ্তিসাধ্য মানঃ
|
3A/DIN/SMS/RJT/ISO/IDF
|
|
চালিতঃ
|
ম্যানুয়াল, নিউম্যাটিক, ইলেকট্রিক
|
|
হ্যান্ডেল প্রয়োগঃ
|
দুই পজিশন হ্যান্ডেল, তিন পজিশন হ্যান্ডেল, চার পজিশন টান হ্যান্ডেল, মাল্টি-পজিশন প্লাস্টিকের হ্যান্ডেল এবং মাল্টি-পজিশনস্টেইনলেস স্টীল হ্যান্ডেল
|
|
নিয়ন্ত্রণঃ
|
স্মার্ট ভালভ পজিশনার / সি-টপ কন্ট্রোল / পজিশন সেন্সর
|
|
সার্টিফিকেটঃ
|
3A/54-02 (1580), PED/97/23/EC, FDA।177.2600আইএসও
|
|
প্রয়োগের ক্ষেত্রঃ
|
দুগ্ধজাত পণ্য, খাদ্য, পানীয়, ফার্মেসি, প্রসাধনী ইত্যাদি
|
|
প্লাস্টিকের মাল্টি-পজিশন হ্যান্ডেলের মডেলঃ
|
NO.VSB04 / NO.VSB06 / NO.VSB08
|
|
হ্যান্ডেলের ইনস্টলেশনঃ
|
ভালভের একপাশে
|
অপারেটিং নীতিমালা
1.The প্রজাপতি ভালভ স্বয়ংক্রিয়ভাবে মাধ্যমে actuator বা ম্যানুয়ালি হ্যান্ডেল সঙ্গে পরিচালিত করা যেতে পারে
2.হ্যান্ডেল খোলা বা বন্ধ অবস্থানে ভালভ ব্লক, অবশ্যই, অন্য অবস্থান avalibalbe আছে
3.অ্যাকচুয়েটর 90 ডিগ্রি মধ্যে অক্ষীয় গতির পিস্টন ঠেলে দেয় যাতে এটি প্রজাপতি ভালভ নিয়ন্ত্রণ করে।
নকশা ও বৈশিষ্ট্য
প্রয়োগ
মিউজিক-প্রতিরোধী প্রজাপতি ভালভ মিডিয়া পৃথক করার জন্য একটি প্রক্রিয়া উপাদান হিসাবে বিভিন্ন অ্যাপ্লিকেশনের জন্য উপযুক্তঃ
1 সিআইপি মিডিয়া আলাদা করার জন্য সিআইপি সিস্টেমে
2. ফ্লাশ-আউট প্রক্রিয়ায়
3. জল ব্যবস্থাপনায়
4. পিপ সেকশন বন্ধ ভালভ হিসাবে মিডিয়া পৃথক করার জন্য
5. সিআইপি/গ্যাস ম্যানেজমেন্ট (বিয়ার কারখানা)
6. পণ্য/সিআইপি পৃথক করার জন্য স্টোরেজ ট্যাঙ্কগুলিতে
7. একটি ভালভ ম্যাট্রিক্সে সিআইপি রিটার্ন ভালভ হিসাবে
8. তরল এবং গ্যাসযুক্ত মিডিয়াতে সাসপেন্ডেড পদার্থ/কণার জন্য উপযুক্ত।
সংযোগ
ক্লিপড, ওয়েলডেড এবং গ্রিড ইত্যাদি
প্যাকেজিংয়ের বিবরণ
প্রতিটি ভালভের জন্য বুদবুদ প্যাক।
বাইরের প্যাকেজিং কার্টন বা প্লাইউড কেস।
অথবা গ্রাহকদের অনুরোধ অনুযায়ী।
সরবরাহের বিবরণ
সাধারণত টি/টি পেমেন্ট পাওয়ার পর ২০ দিনের মধ্যে।
অপারেটিং টর্চ ((এন.এম.)
|
DN25/1
|
DN40/1.5
|
DN50/২ ¢
|
2.5
|
DN65
|
৩
|
DN80
|
DN100/4
|
DN125
|
DN150
|
|
3
|
4
|
5
|
10
|
12
|
14
|
18
|
25
|
40
|
55
|
বিভিন্ন হ্যান্ডেলঃ
1. হ্যান্ডেল টানুন
2. মাল্টি-পজিশন হ্যান্ডেল ((নীল প্লাস্টিক)
3. মাল্টি-পজিশন হ্যান্ডেল (স্টেইনলেস স্টীল) লকযোগ্য
|
আকার
|
|
L1
|
L2
|
বি
|
 |
|
DN10-DN40
|
0.৫-১.৫
|
126
|
20.2
|
8
|
|
DN50
|
২ ¢
|
133
|
22.2
|
10
|
|
DN65
|
2.৫-৩
|
144
|
22.2
|
10
|
|
DN80-DN100
|
3.৫-৪
|
160
|
22.2
|
11
|
|
DN125-DN150
|
৫-৬
|
220
|
30.2
|
14
|
|
DN200-DN300
|
৮-১২
|
284
|
30.2
|
14
|
|
আকার
|
|
L1
|
L2
|
বি
|
|
|
DN10-DN40
|
0.৫-১.৫
|
164
|
20.2
|
8
|
|
DN50-DN65
|
২-৩
|
164
|
22.2
|
10
|
|
DN80-DN100
|
3.৫-৪
|
164
|
22.2
|
11
|
|
আকার
|
|
L1
|
L2
|
বি
|
|
|
DN10-DN40
|
0.৫-১.৫
|
166
|
20.2
|
8
|
|
DN50-DN65
|
২-৩
|
166
|
22.2
|
10
|
|
DN80-DN100
|
3.৫-৪
|
166
|
22.2
|
11
|
|
DN125-DN150
|
৫-৬
|
166
|
30.2
|
14
|
