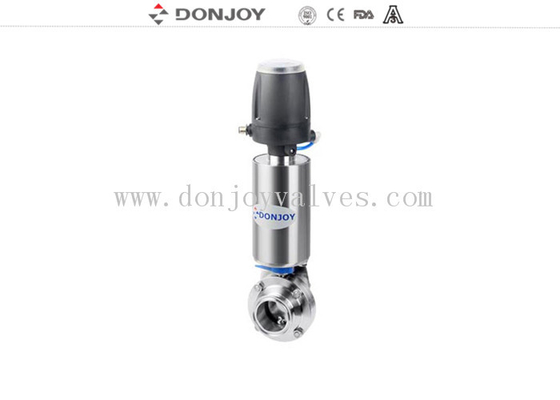

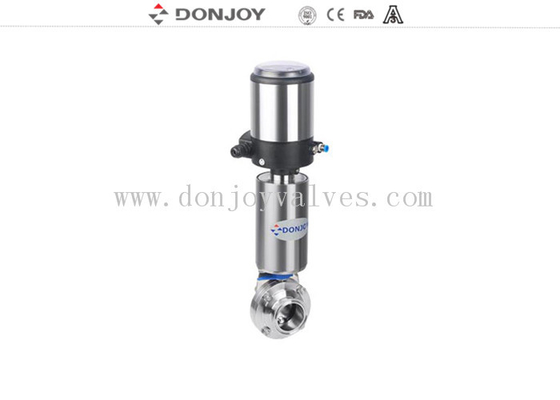

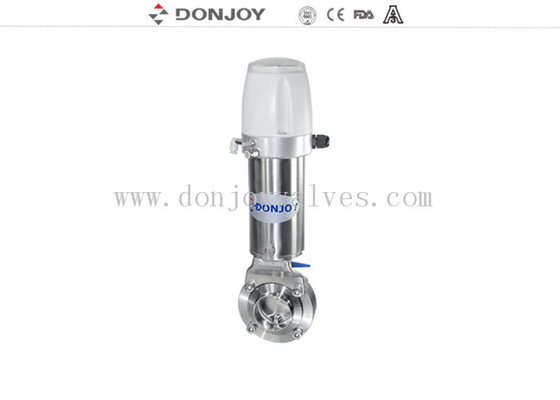

DN10-DN300 এসএস সহ স্যানিটারি ওয়েল্ডিং বটফ্লাই ভালভ অ্যাকচুয়েটর এবং স্বয়ংক্রিয় নিয়ন্ত্রণ ইউনিট
|
প্রযুক্তিগত পরামিতি
|
|
ইস্পাত উপাদান
|
পণ্য ভিজা ইস্পাত অংশ
|
AISI 304 বা 316L
(1.4306 / 1.4404)
|
উপাদান দিয়ে সজ্জিত
পরিদর্শন প্রতিবেদন
|
|
অন্যান্য ইস্পাত যন্ত্রাংশ
|
এআইএসআই ৩০৪
|
|
সিল উপাদান
|
স্ট্যান্ডার্ড
|
ইপিডিএম
|
সমস্ত সীল উপাদানএফডিএ মেনে চলুন
২১সিএফআর ১১৭।2600
|
|
বিকল্প
|
ভিএমকিউ / ভিটন (এফপিএম)
|
|
চাপ
|
কাজের চাপ
|
≤145psi (10bar)
|
|
বায়ু actuator জন্য সরবরাহ চাপ
|
70 ~ 116psi (5 ~ 8bar)
|
|
তাপমাত্রা
|
কাজের তাপমাত্রা
|
EPDM: 14 ~ 248°F (-10 ~ 120°C)
ভিএমকিউ (সিলিকন): -58 ~ 356°F (-50 ~ +180°C)
ভিটন (এফপিএম): -২২ ~ ৪২৮ ডিগ্রি ফারেনহাইট (-30 ~ +২২০ ডিগ্রি সেলসিয়াস)
|
|
নির্বীজন তাপমাত্রা
|
150°C (302°F), সর্বোচ্চ 20 মিনিট
|
|
পৃষ্ঠের চিকিত্সা
|
অভ্যন্তরীণ পৃষ্ঠের চিকিত্সা
|
Ra 16 ~ 32μin (0.4 ~ 0.8μm)
|
|
বাহ্যিক পৃষ্ঠের চিকিত্সা
|
Ra 32 ~ 64μin (0.8 ~ 1.6μm)
|
|
সংযোগ
|
শেষ সংযোগঃ বিট-ওয়েল্ড, স্যানিটারি ক্ল্যাম্প, পুরুষ এবং মহিলা গহ্বরযুক্ত,
ফ্লেঞ্জ, আই-লাইন বা অন্যদের অনুরোধে।
|
|
অ্যাকচুয়েটর
|
সাধারণত বন্ধ (NC) - বায়ু খোলা এবং স্প্রিং বন্ধ;
সাধারণত খোলা (NO) - বায়ু বন্ধ এবং স্প্রিং খুলুন;
বায়ু থেকে বায়ু (এএ) - বায়ু খুলতে, বায়ু বন্ধ করতে।
|
স্যানিটারি বাটারফ্লাই ভালভ
স্বাস্থ্যকর প্রজাপতি ভালভকে স্বাস্থ্যকর প্রজাপতি ভালভও বলা হয় যা একটি প্রবাহ নিয়ন্ত্রণ ডিভাইস, যা পাইপের একটি অংশের মধ্য দিয়ে তরল প্রবাহ শুরু বা বন্ধ করতে ব্যবহৃত হয়।
স্যানিটারি বাটারফ্লাই ভালভ ব্যবহার করা হয়ঃ
ডনজয়ে স্যানিটারি বাটারফ্লাই ভালভগুলি রাসায়নিক শিল্প, পেট্রোলিয়াম, ধাতুবিদ্যুৎ, নদীর গভীরতা, খাদ্য, বায়ো-ফার্মাসিউটিক্যাল এবং রাসায়নিক শিল্পে ব্যাপকভাবে ব্যবহৃত হয়;
Donjoy স্টেইনলেস স্টীল প্রজাপতি ভালভ, স্যানিটারি ফিটিং উচ্চ মানের পণ্য, দুগ্ধ, ফার্মাসিউটিক্যাল, বিয়ার, পানীয় জন্য ব্যবহার করা যেতে পারে,খাওয়ানো তেল এবং অন্যান্য শিল্প তাদের পেশাগত প্রয়োজনীয়তা পূরণ করতে.
ডনজয়ে স্যানিটারি বাতাসের ভালভ সুবিধাঃ
ডনজয়ে স্যানিটারি বাটারফ্লাই ভালভের অনেক সুবিধা রয়েছে যেমন অপসারণযোগ্য সংযোগ, সহজ কাঠামো এবং সহজ রক্ষণাবেক্ষণ;
ডনজয়ে বাটারফ্লাই ভালভের রাবার সিল এবং ভালভ প্লেটগুলি ব্যবহারের কর্মক্ষমতা এবং পরিষেবা জীবন নিশ্চিত করার জন্য উচ্চমানের টুকরো;Donjoy ভালভ AISI 304 বা AISI 316L মত ভালভ শরীর এবং ডিস্ক উপকরণ প্রদান করতে পারেন, 304L এবং 316 উপকরণ, আপনার অনুরোধ অনুযায়ী স্বয়ংক্রিয় বা ম্যানুয়াল অপারেশন ভালভ।
প্রয়োগঃ
DONJOY হল স্যানিটারি বায়ুসংক্রান্ত বাটারফ্লাই ভালভ অ্যাকুয়েটর, যা বিচ্ছিন্নতা এবং নিয়ন্ত্রণের জন্য প্রক্রিয়া পাইপিং সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়। বাটারফ্লাই ভালভ স্বয়ংক্রিয়ভাবে কাজ করে।
স্পেসিফিকেশনঃ
আকার উপলব্ধঃ 1/2 "থেকে 12" (1/2", 3/4", 1 ′′, 1 1/2", 2", 2 1/2", 3", 4", 5", 6", 8", 10", 12") DN15 - DN300 (DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300)
উপাদানঃ ভালভের দেহ এবং ডিস্ক উপাদান AISI 304 বা AISI 316L হতে পারে, 304L এবং 316 উপাদান অনুরোধে উপলব্ধ।
সর্বাধিক কাজের চাপঃ DN25/1"-DN100/4 এর জন্য 145psi (10bar); DN125/5"-DN150/6 এর জন্য 116psi (8bar); DN200/8"-DN300/12 এর জন্য 73psi (5bar) ।
অপারেশনঃ SS304 উল্লম্ব actuator, NC (সাধারণত বন্ধ) / NO (সাধারণত খোলা) / AA (বায়ু থেকে বায়ু) টাইপ থেকে নির্বাচন করুন।
বায়ু সরবরাহ চাপঃ 70-116psi (5-8bar)
তাপমাত্রা পরিসীমাঃ 14 ~ 248 °F (-10 ~ 120 °C) EPDM আসন সহ, -58 ~ 356 °F (-50 ~ + 180 °C) VMQ (সিলিকন) আসন সহ।
শেষ সংযোগঃ বিট-ওয়েল্ড / বিট-ওয়েল্ড।
পৃষ্ঠের চিকিত্সাঃ Ra 16 ~ 32μin (0.4 ~ 0.8μm), Ra 32μin ডিফল্ট।
বিকল্পঃ
ভালভ শরীর এবং ডিস্ক উপাদান AISI 304 বা AISI 316L হতে পারে, 304L এবং 316 উপকরণ অনুরোধে পাওয়া যায়। আসন এবং gasket EPDM, VMQ (সিলিকন) বা Viton (FPM) হতে পারে,সমস্ত FDA 21CFR177 মেনে চলে.2600.
শেষ সংযোগটি অনুরোধের ভিত্তিতে বুট-ওয়েল্ডেড, স্যানিটারি ট্রি-ক্ল্যাম্প, থ্রেডযুক্ত, ফ্ল্যাঞ্জযুক্ত, আই-লাইন বা অন্য হতে পারে।
হ্যান্ডেলঃ 4-পজিশন টান হ্যান্ডেল; প্লাস্টিকের কভার সহ মাল্টি-পজিশন হ্যান্ডেল বা খাঁটি স্টেইনলেস স্টিলের।
স্বয়ংক্রিয় অপারেশনে পৌঁছানোর জন্য actuators:
বায়ুসংক্রান্ত স্টেইনলেস স্টীল actuator (উল্লম্ব টাইপ), বায়ুসংক্রান্ত অ্যালুমিনিয়াম actuator (অনুভূমিক টাইপ), এবং বৈদ্যুতিক actuator।
এনসি চালিতঃ স্বাভাবিকভাবে বন্ধ (বন্ধ না হলে) --- বায়ু খুলুন, স্প্রিং বন্ধ করুন
NO চালিতঃ স্বাভাবিকভাবে খোলা (বন্ধ খোলা) --- বায়ু বন্ধ, স্প্রিং খুলুন
এএ চালিতঃ ডাবল-অ্যাক্টিং---এয়ার খুলুন, বায়ু বন্ধ করুন
- ভালভ ইন্টেলিজেন্ট কন্ট্রোলঃ অবস্থান সেন্সর, সি-টপ কন্ট্রোলার, সি-টপ কন্ট্রোলার (এএস-আই)
- মানঃ DIN, 3A, SMS, ISO / IDF, BS / RJT, এবং ASME / BPE
প্রদর্শন
ট্যাগঃ বাটারফ্লাই ভালভ, স্যানিটারি ভালভ, ডনজয় ভালভ
