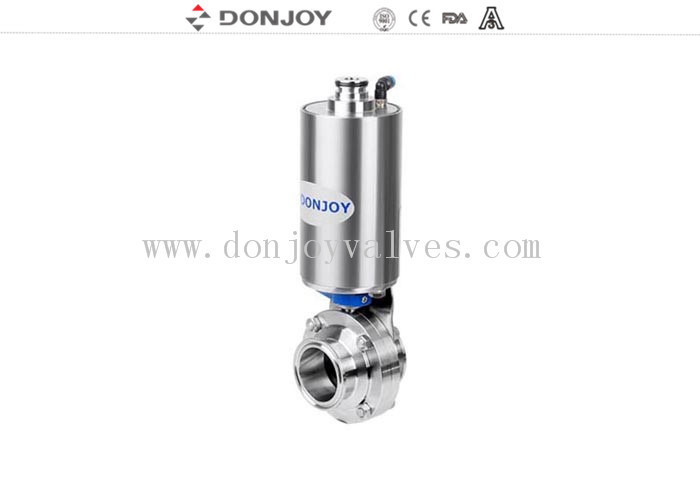

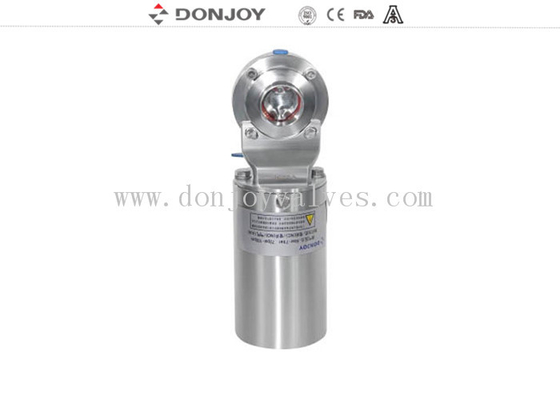

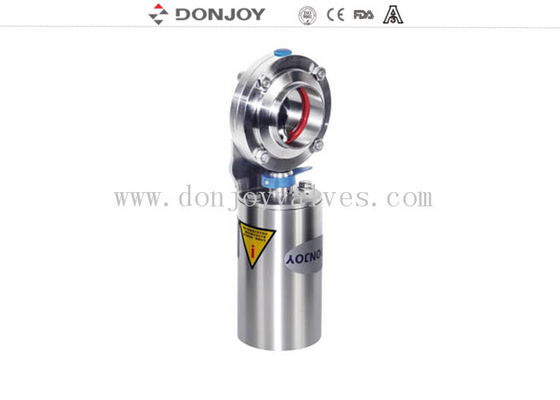

বায়ুসংক্রান্ত অপারেশন স্যানিটারি বাটারফ্লাই ভালভস ক্ল্যাম্পড এন্ডস সিলিকন সিলিং 12 "

ক্ল্যাম্প করা প্রান্ত সহ নিউম্যাটিক অপারেশন স্যানিটারি বাটারফ্লাই ভালভ সিলিকন সিল 12"

প্রযুক্তিগত পরামিতি
ইস্পাত উপাদান	পণ্যের ভেজা ইস্পাত অংশ	এআইএসআই ৩০৪ বা ৩১৬এল (১.৪৩0৬ / ১.৪৪0৪)	উপাদান সহ সরবরাহ করা হয়েছে নিরীক্ষণ রিপোর্ট
	অন্যান্য ইস্পাত অংশ	এআইএসআই ৩০৪
সিল উপাদান	স্ট্যান্ডার্ড	ইপিডিএম	সমস্ত সিল উপাদান মেনে চলে এফডিএ ২১সিএফআর১77.2600 এর সাথে
	বিকল্প	ভিএমকিউ / ভিটোন (এফপিএম)
চাপ	কাজের চাপ	≤145psi (10bar)
	বাতাসের জন্য সরবরাহ চাপ অ্যাকচুয়েটর	70 ~ 116psi (5 ~ 8bar)
তাপমাত্রা	কাজের তাপমাত্রা	ইপিডিএম: ১৪ ~ ২৪৮°F (-১০ ~ ১২০°C) ভিএমকিউ (সিলিকন): -৫৮ ~ ৩৫৬°F (-৫০ ~ +১৮০°C) ভিটন (এফপিএম): -২২ ~ ৪২৮°F (-৩০ ~ +২২০°C)
	জীবাণুমুক্তকরণ তাপমাত্রা	১৫০°C (৩০২°F), সর্বোচ্চ ২০ মিনিট
সারফেস ট্রিটমেন্ট	ভিতরের সারফেস ট্রিটমেন্ট	রা ১৬ ~ ৩২µin (০.৪ ~ ০.৮µm)
	বাইরের সারফেস ট্রিটমেন্ট	রা ৩২ ~ ৬৪µin (০.৮ ~ ১.৬µm)
সংযোগ	শেষ সংযোগ: বাট-ওয়েল্ডেড, স্যানিটারি ক্ল্যাম্প, পুরুষ এবং মহিলা থ্রেডেড,ফ্ল্যাঞ্জযুক্ত, আই-লাইন বা অনুরোধের ভিত্তিতে অন্যান্য।
অ্যাকচুয়েটর	সাধারণত বন্ধ (এনসি) - খুলতে বাতাস এবং বন্ধ করতে স্প্রিং; সাধারণত খোলা (এনও) - বন্ধ করতে বাতাস এবং খুলতে স্প্রিং; এয়ার টু এয়ার (এএ) - খুলতে বাতাস, বন্ধ করতে বাতাস

ডেটা

নিউম্যাটিক অ্যাকচুয়েটর
	আকার	সুপারিশকৃত ভালভের আকার
		বাটারফ্লাই ভালভ	বল ভালভ
	70	DN10-DN50,0.5"-2"	DN10-DN25,0.5"-1"
	85	DN10-DN100,1"-4"	DN10-DN40,0.5"-1.5"
	114	DN100-DN125,4"-5"	DN50-DN65,2"-2.5"
	133	DN150-DN200,6"-8"	DN80-DN100,3"-4"
	168	DN200-DN300,8"-12"	DN100,4"



অ্যাপ্লিকেশন:
বাট-ওয়েল্ডেড / বাট-ওয়েল্ডেড প্রান্ত সহ নিউম্যাটিক টাইপ স্যানিটারি বাটারফ্লাই ভালভ, যা বিচ্ছিন্নতা এবং নিয়ন্ত্রণের জন্য প্রক্রিয়া পাইপিং সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়। AV-1PW বাটারফ্লাই ভালভ স্বয়ংক্রিয়ভাবে কাজ করে।

স্পেসিফিকেশন:
উপলব্ধ আকার: ১/২" থেকে ১২" (১/২", ৩/৪", ১”, ১ ১/২", ২", ২ ১/২", ৩", ৪", ৫", ৬", ৮", ১০", ১২") DN15 - DN300 (DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150,DN200, DN250, DN300)
উপাদান: ভালভ বডি এবং ডিস্ক উপাদান এআইএসআই ৩০৪ বা এআইএসআই ৩১৬এল হতে পারে, অনুরোধের ভিত্তিতে ৩০৪এল এবং ৩১৬ উপাদান পাওয়া যায়।
সর্বোচ্চ কাজের চাপ: DN25/1"-DN100/4" এর জন্য ১৪৫psi (10bar); DN125/5"-DN150/6" এর জন্য ১১৬psi (8bar); DN200/8"-DN300/12" এর জন্য ৭৩psi (5bar)।
অপারেশন: SS304 উল্লম্ব অ্যাকচুয়েটর, এনসি (সাধারণত বন্ধ) / এনও (সাধারণত খোলা) / এএ (এয়ার টু এয়ার) টাইপ থেকে বেছে নিন।
বায়ু সরবরাহ চাপ: 70-116psi (5-8bar)
তাপমাত্রা পরিসীমা: ইপিডিএম সিটের সাথে ১৪ ~ ২৪৮°F (-১০ ~ ১২০°C), ভিএমকিউ (সিলিকন) সিটের সাথে -৫৮ ~ ৩৫৬°F (-৫০ ~ +১৮০°C)।
শেষ সংযোগ: বাট-ওয়েল্ডেড / বাট-ওয়েল্ডেড।
সারফেস ট্রিটমেন্ট: রা ১৬ ~ ৩২µin (০.৪ ~ ০.৮µm), রা ৩২µin হল ডিফল্ট।

বিকল্প:
ভালভ বডি এবং ডিস্ক উপাদান এআইএসআই ৩০৪ বা এআইএসআই ৩১৬এল হতে পারে, অনুরোধের ভিত্তিতে ৩০৪এল এবং ৩১৬ উপাদান পাওয়া যায়। সিট এবং গ্যাসকেট ইপিডিএম, ভিএমকিউ (সিলিকন) বা ভিটোন (এফপিএম) হতে পারে, সবই এফডিএ ২১সিএফআর১77.2600 মেনে চলে। শেষ সংযোগ বাট-ওয়েল্ডেড, স্যানিটারি ট্রাই-ক্ল্যাম্প, থ্রেডেড, ফ্ল্যাঞ্জযুক্ত, আই-লাইন বা অনুরোধের ভিত্তিতে অন্যান্য হতে পারে।
হ্যান্ডেল: ৪-পজিশন পুল হ্যান্ডেল; প্লাস্টিকের কভার সহ মাল্টি-পজিশন হ্যান্ডেল বা খাঁটি স্টেইনলেস স্টিলে।

স্বয়ংক্রিয় অপারেশন পৌঁছানোর জন্য অ্যাকচুয়েটর:
নিউম্যাটিক স্টেইনলেস স্টিল অ্যাকচুয়েটর (উল্লম্ব প্রকার), নিউম্যাটিক অ্যালুমিনিয়াম অ্যাকচুয়েটর (অনুভূমিক প্রকার), এবং বৈদ্যুতিক অ্যাকচুয়েটর।
এনসি পরিচালিত: সাধারণত বন্ধ (ব্যর্থ বন্ধ)---খুলতে বাতাস, বন্ধ করতে স্প্রিং
এনও পরিচালিত: সাধারণত খোলা (ব্যর্থ খোলা)---বন্ধ করতে বাতাস, খুলতে স্প্রিং
এএ পরিচালিত: ডাবল-অ্যাক্টিং---খুলতে বাতাস, বন্ধ করতে বাতাস ভালভ বুদ্ধিমান নিয়ন্ত্রণ: পজিশন সেন্সর, সি-টপ কন্ট্রোলার, সি-টপ কন্ট্রোলার (এএস-আই)
স্ট্যান্ডার্ড: ডিআইএন, ৩এ, এসএমএস, আইএসও / আইডিএফ, বিএস / আরজেটি, এবং এএসএমই / বিপিই
